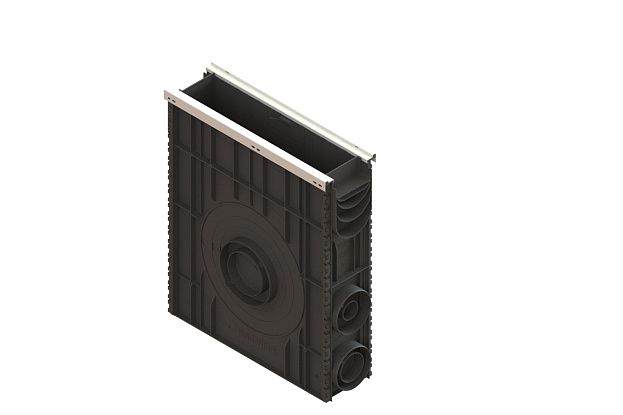

Пескоуловитель сборный PolyMax Basic DN100 h600 с низким бортом

Описание товара
Характеристики
Сопутствующие товары
Похожие товары
Сертификаты
Каталоги
Монтаж
Пескоуловитель сборный PolyMax Basic ПУС-10.16.62-ПП пластиковый
Цена : от 2 855.00 руб.

Цену на весь ассортимент уточняйте у менеджеров

Характеристики:
Артикул :
808007
Тип продукции :
пескоуловитель
Материал :
пластик
Ширина, мм :
156
Высота, мм :
600
Длина, мм :
500
Смотреть все характеристики
Области применения:
Пешеходные зоны коттеджной застройки. Отмостки зданий. Пешеходные зоны коттеджной застройки. Отмостки зданий.
Пешеходные зоны коттеджной застройки. Отмостки зданий.
A15
Коттеджное строительство. Частные гаражи. Спортивное строительство. Коттеджное строительство. Частные гаражи. Спортивное строительство.
Коттеджное строительство. Частные гаражи. Спортивное строительство.
B125
Коттеджное строительство. Парковки легкового транспорта. Спортивное строительство. Коттеджное строительство. Парковки легкового транспорта. Спортивное строительство.
Коттеджное строительство. Парковки легкового транспорта. Спортивное строительство.
C250
Ближайший офис:
г. Москва
Нужна помощь?
Наши консультанты дадут ответы на все Ваши вопросы и помогут с выбором
Артикул Наименование Длина, мм Ширина, мм Высота, мм Вес, кг Классы нагрузки Цена Купить Чертеж
808007 Пескоуловитель сборный PolyMax Basic ПУС-10.16.62-ПП пластиковый 500 156 600 3,53 A15 B125 C250 2 855.00 руб. ЗАКАЗАТЬ
- +
8080077 Пескоуловитель сборный PolyMax Basic ПУC-10.16.60-ПП-Ус пластиковый усиленный 500 156 602 4.01 A15 B125 C250 3 305.00 руб. ЗАКАЗАТЬ
- +
  • Обеспечивает возможность подключения всех существующих лотков DN100
  • Обеспечивает возможность подключения всех основных труб как фасонной, так и концевой частями
  • Возможность комплектации всеми существующими решетками А-Е классов
  • Современный дизайн
  • Идеальное логистическое решение (поставляется в разобранном виде)

Сборка

ВНИМАНИЕ!!!

Все прорези для подключения труб и лотков, а так же монтажа решеток необходимо производить ДО СБОРКИ!!!

  1. Неподвижная часть замка одной стенки вставляется в подвижные части замка второй стенки до щелчка (необходимо проверить срабатывание всех замков)
  2. Дно монтируется в специальный паз
  3. Сборка ДКС выполняется аналогично. НО!!! Перед началом сборки по шаблону обрезается верхний край всех стенок возле неподвижной защелки

ВАЖНО!!! Перед каждым этапом сборки необходимо герметизировать соединение (в специальный пазы закладывается герметик). Рекомендуется использовать герметик ПРО ФС арт. 335145


Герметизация

В конструкции замка имеется специализированный паз для герметика.

Без имени-3.jpg


Функциональные особенности ПУС DN100

Без имени-2.jpg

На лицевой стороне торцевой стенки DN100 имеются:

  • Отводы в двух уровнях для подключения фасонными участками труб Ф110 – 2шт., Ф75, Ф 50
  • Отводы для всех существующих (и спроектированных) лотков серии DN100
  • Специальные утоньшения для пробивки стенок (для дальнейшего вырезания отверстий лобзиком при подключении труб)



  • На внутренней стороне стенки имеются:
  • В верхней части стенки имеются три шаблона для подрезки под решетки. Каждый шаблон помечен цифрой
    1. шаблон для подрезки под решеток арт. 20303, 203032, 283031
    2. шаблон для подрезки под решеток арт. 208011, 208021, 20801
    3. шаблон для подрезки под решеток арт. 201(6;9)0, 201(6;9)01, 20403, 2020, 202026
  • Шаблоны в двух уровнях для подключения труб концевыми участками Ф 50, 75 по 2 шт.

Все отводы и шаблоны подписаны

Без имени-4.jpg

Функциональные особенности длинной стенки 500мм


На лицевой стороне продольной стенки  L500 имеются:

  • Отводы для подключения фасонными участками труб Ф110, 160 (Все шаблоны подписаны)
  • Шаблоны для подключения концевыми участками труб Ф200, 250, 315 и 400 (Все шаблоны подписаны)
  • Места под самонарезные винты для монтажа навесных элементов (например для крепления пенопластового утепления)
  • Специальные утоньшения для пробивки стенок (для дальнейшего вырезания отверстий лобзиком при подключении труб)
  • Подключение труб осуществляется по аналогии со стенкой DN100


На внутренней стороне продольной стенки  L500 имеются:

  • Шаблоны для подключения концевыми участками труб Ф110 и 160 (на высоте 230)
  • Шаблоны для подключения концевыми участками труб Ф200, 250, 315 и 400 (Все шаблоны подписаны)
  • Дополнительный шаблон для подключения концевого участка трубы Ф110 «по дну»
  • Шесть мест для подключения розеток Ф110, 63, 50  (при использовании ДКС в качестве инсталляционного колодца)
  • Места под саморезы для монтажа навесных элементов (например для крепления пенопластового утепления)
  • Шаблоны для подрезания с метками высоты (применяются при необходимости использования уменьшенной высоты изделия)

Особенности подключения лотков DN100


Имеется возможность подключения всех существующих лотков как старого образца, так и модернизированной серии.


В конструкции стенки имеются шаблоны для вырезания подключения


!!! Вырезать стенку для подключения лотка необходимо до сборки изделия


Методы креплений


Без имени-6.jpg

На каждой продольной стенке  L500 имеется по 2 зоны креплений. На каждой зоне креплений имеются:

  1. специальные пазы для позиционирования решеток водоприемных;
  2. отверстия под самонарезные винты М5;
  3. отверстия под крепление болт-гайка;
  4. Дополнительно для крепления болт-гайка с внешней стороны стенки лотка имеется карман, предназначенный для расположения в нем гайки;
  5. Паз для планки центрального крепежа.

Использование половины высоты изделия

Под сдвоенным пазом находится специальное утоньшение для удобства распила (имеется на всех типах стенок)

Без имени-7.jpg

Наращивание высоты ПУС-100

Рисунок6.jpg Рисунок7.jpg





Характеристики:
Артикул :
808007
Тип продукции:
пескоуловитель
Материал:
пластик
Ширина, мм:
156
Высота, мм:
600
Длина, мм:
500
Вес, кг:
3,53
Класcы нагрузки:
A15 - C250
Гидравлическое сечение:
DN100
Серия по материалу:
PolyMax - пластик
Серия:
Basic
Тип водоотвода:
Линейный
