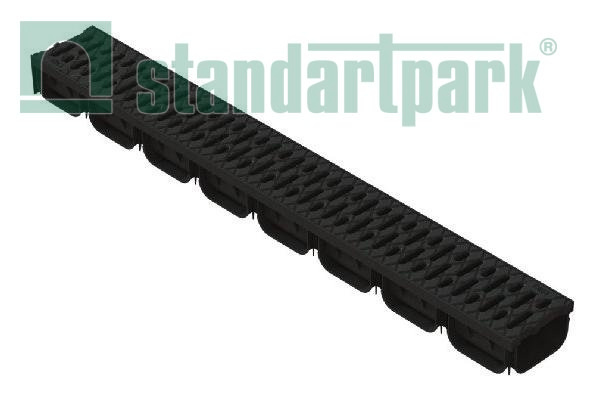

Лоток водоотводный S'park 2 пластиковый DN100 h70 с решеткой щелевой пластиковой кл. А15 (комплект черный)

Описание товара
Характеристики
Сопутствующие товары
Похожие товары
Сертификаты
Каталоги
Монтаж
Видео
Лоток водоотводный Spark ЛВ-10.14.07-ПП пластиковый с решеткой пластиковой кл.А (комплект)
Цена : 775.00 руб.

Цену на весь ассортимент уточняйте у менеджеров

Характеристики:
Артикул :
08818
Тип продукции :
комплект
Материал :
пластик
Ширина, мм :
125
Высота, мм :
70
Длина, мм :
1000
Смотреть все характеристики
Области применения:
Пешеходные зоны коттеджной застройки. Отмостки зданий. Пешеходные зоны коттеджной застройки. Отмостки зданий.
Пешеходные зоны коттеджной застройки. Отмостки зданий.
A15
Ближайший офис:
г. Москва
Нужна помощь?
Наши консультанты дадут ответы на все Ваши вопросы и помогут с выбором

Установка решетки


Крепление решетки к лотку осуществляется за счет:

  • наличия на поверхности посадочных мест лотка 20-ти Т-образных сдвоенных креплений (по 10 на каждой стороне изделия);

  • Отсутствие вертикального смещения решетки относительно лотка обеспечивается наличием выступов на боковых планках лотка и боковых поверхностях решетки (по 10 на каждой стороне изделия);

  • поперечных ребер жесткости на решетке, которые служат так же замками для надежного крепления и способствуют избегания горизонтального смещения решетки.
Установка решетки Установка решетки

Лоток – вид снизу

На нижней стороне лотка – поэтапная схема монтажа

Лоток – вид снизу


Выбивание места под патрубок

Выбивание места под патрубок



  • Труба подключается к любой из 8ми секций лотка.
  • В каждой секции – шаблон для подключения.


Подключение патрубка

Подключение патрубка
  • Обеспечивает подключение трубы DN 110;
  • Длина – 110 мм;
  • Ширина – 110 мм;
  • Высота – 40 мм.

Патрубок Spark ПАЛВ-10.14.07-ПП
для лотка водоотводного Пластикового
(арт. 6825)

Патрубок Spark ПАЛВ-10.14.07-ПП для лотка водоотводного Пластикового

Подключение патрубка Подключение патрубка


Распил лотка

Распил лотка

Лоток может быть распилен между любыми 2-мя секциями

Что позволит создать линию необходимой длины с минимальной погрешностью

Распил лотка

Каждая из восьми секций имеют трафарет-обозначение для распилки лотка.

Аналогичные отметки имеются и на решетке, которой комплектуется изделие.

На боковых поверхностях лотка имеются 8 секций
под угловое подключение аналогичных изделий

Распил лотка

Стыковка лотков

Надежная фиксация лотков друг с другом, при выстраивании линии, осуществляется за счет наличия на торцевых поверхностях изделий
пазов и замков.

Стыковка лотков
Стыковка лотков

Фиксация лотков, при формировании линии с боковым подключением, обеспечивается за счет наличия выступов на посадочных местах изделия.

Стыковка лотков Стыковка лотков

Каждая из 8-ми секций лотка имеет «замки» для фиксации лотков при стыковке после распила.


Установка заглушки

Заглушка (арт. 6821/2)
на торец с пазами
Заглушка (арт. 6821/2) на торец с пазами Заглушка (арт. 6821/2) на торец с пазами
Заглушка (арт. 6821/1)
на торец с замками
Заглушка(арт. 6821/1) на торец с замками Заглушка(арт. 6821/1) на торец с замками
Заглушка

Заглушка (арт. 6821/1) так же может являться переходником при соединении лотков одноименными торцевыми поверхностями («паз»-«паз», «замок»-«замок»). Или подключении лотка торцом «замок» Т-образно.

Для этого в заглушке выбивается посадочное место под подключение лотка по нанесенному трафарету, и изделие устанавливается в месте стыковки лотков.


Характеристики:
Артикул :
08818
Тип продукции:
комплект
Материал:
пластик
Ширина, мм:
125
Высота, мм:
70
Длина, мм:
1000
Вес, кг:
1,2
Класcы нагрузки:
A15
Гидравлическое сечение:
DN100
Количество на паллете, шт:
225
Серия по материалу:
PolyMax - пластик
Серия:
S'park
Тип водоотвода:
Линейный
