Расчет очистных сооружений ливневой канализации

Standartpark

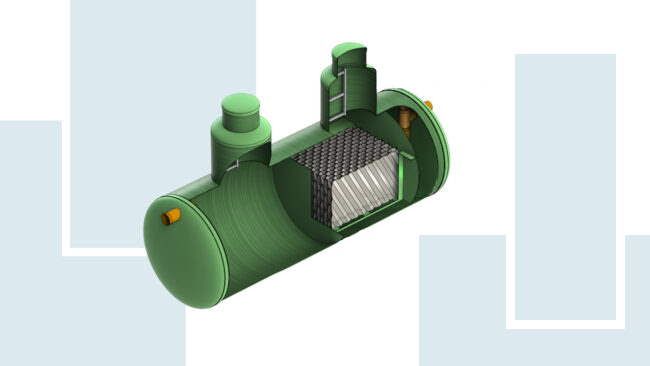

расчет очистных сооружений - формулыЧтобы правильно подобрать оборудование с корректными параметрами и характеристиками относительно предназначения, типа стока и места использования – нужно провести предварительные исчисления. А для этого здесь указаны все необходимые формулы. Воспользоваться ими может как инженер-проектировщик, прораб, так и любой другой, главное правильно указать первичные данные.

Расчет очистных сооружений ливневой канализации заключается в определении требуемой их производительности. Методика расчета отличается в зависимости от принятой технологической схемы очистных сооружений.

Формула производительности

Для схемы с аккумулирующим резервуаром требуемая производительность рассчитывается по формуле:

Qoc.д = Woc.д + Wтп
3,6 * (Tдоч - Tотст - Tтп)

где Woc.д объем стока от расчетного дождя, м3, отводимый на сооружения очистки (если не знаете, как его рассчитать - см. формулу 2.);

Wтп – общий объем загрязненной воды, м3, что образовывается при обслуживании технологического оборудования очистных сооружений в течение нормативного периода переработки объема стока от расчетного дождя;

Tдоч – нормативный период переработки объема стока от расчетного дождя, отводимого на очистные сооружения, ч;

Tтп – суммарная продолжительность технологических перерывов в работе очистных сооружений в течение нормативного периода переработки объема стока от расчетного дождя, отводимого на очистные сооружения, ч;

Tотст – минимальная продолжительность отстаивания стока в аккумулирующем резервуаре, ч.


Формула объема стока

Объем стока от расчетного дождя, отводимого на очистные сооружения, определяется по формуле:

Woc.д = 10 + ha * Ψmid * F

где ha – максимальный суточный слой осадков за дождь, сток от которого подвергается очистке в полном объеме, мм;

Ψmid – средний коэффициент стока;

F – общая площадь водосбора, га.


Средний коэффициент стока, Ψmid

Определяется по формуле:

Ψmid = Ψ1 * F1 + Ψ2 * F2 + Ψ3 * F3 + Ψ4 * F4 + Ψ5 * F5 + Ψ6 * F6 + Ψ7 * F7
F

где Ψi – коэффициент стока по видам покрытий, принимается по таблице 13 СП 32.13330.2018, для кровель и асфальтобетонных покрытий, брусчатых мостовых и щебеночных покрытий, мостовых, щебеночных покрытий, не обработанных вяжущими материалами, гравийных садово-парковых дорожек, спланированных грунтовых поверхностей и газонов соответственно;

Fi – площадь соответствующего вида покрытия, га.

Для селитебных территорий (то есть, где находятся жилые и общественные здания, дороги, улицы, площади в пределах городов и поселков городского типа) и промышленных предприятий первой группы значение ha принимается равным суточному слою осадков от малоинтенсивных часто повторяющихся дождей с периодом однократного превышения расчетной интенсивности P = 0,05−0,1 года, что соответствует приему на очистку не менее 70% годового объема поверхностного стока. Величина слоя осадков рассчитывается в соответствии с приложением Б СП 32.13330.2018.

Для предприятий второй группы на очистку подается весь поверхностный сток. Величина слоя осадков в формуле расчета объема стока принимается равной максимальному суточному слою осадков с заданной вероятностью превышения Hp


Max слой осадков в сутки

Максимальный суточный слой осадков требуемой обеспеченности определяется по формуле:

Hр = Hср * (1 + Сv * Ф),

где Hср – значение среднего максимума суточного слоя осадков, мм, для данной местности;

Сv – коэффициент вариации суточных осадков;

Ф – нормированное отклонение от среднего значения в зависимости от требуемой обеспеченности и коэффициента асимметрии Cs.


Фомула расчетной производительности

Расчетная производительность очистных сооружений проточного типа принимается равной расходу дождевых вод от «предельного» дождя, определяемого по формуле:

Q lim = K1 * K2 * Qr,

где K1, K2 – коэффициенты, учитывающие изменение параметров стока при уменьшении значений периода однократного превышения P, принятого при гидравлическом расчете дождевой сети в зависимости от величины периода однократного превышения интенсивности «предельного» дождя Plim , географического коэффициента C и показателя степени n;

Qr – расчетный расход дождевого стока в подводящем коллекторе перед разделительной камерой, л/с.

Методика расчетного расхода дождевого стока описана в статье гидравлический расчет системы водоотведения.

Значения параметров расчетных формул приведены в действующих нормах на проектирование ливневой канализации: СП 32.13330.2018 и Рекомендациях НИИ ВОДГЕО по расчету систем сбора, отведения и очистки поверхностного стока с селитебных территорий, площадок предприятий и определению условий выпуска его в водные объекты, а также в Научно-прикладном справочнике по климату СССР.

зависимость места и расчета сооружений

Какие ошибки могут быть и которые легко избежать?

  1. Использование очень сильно усредненных данных.
  2. Устаревшие показатели.
  3. Неправильно рассчитанные исходные параметры.
  4. Небрежность в применении формул и как результат – неправильные данные на выходе.

Будьте внимательны! Проверяйте все расчетные операции несколько раз (особенно если делаете их вручную), а еще лучше – доверьтесь профессионалам.
