Какие ошибки допускают при обустройстве поверхностного водоотвода

План статьи

Базовые требования к системе водоотвода
Особенности обустройства водоотвода
Характерные ошибки при обустройстве поверхностного водоотвода
Монтажные работы по обустройству

Базовые требования к системе водоотвода

Обильные осадки и талые воды создают множество неудобств. Часто они становятся причиной застоя влаги на территории, подтопления помещений, вследствие чего происходит разрушение фундамента. Предотвратить такого рода нежелательные процессы можно с помощью качественного обустройства дренажной системы. Она представляет собой совокупность каналов, водоприемных решеток, пескоуловителей, дренажных колодцев и дополнительных элементов. При установке поверхностного водоотвода необходимо четко придерживаться правил его обустройства. Это обеспечит надежное и длительное его функционирование.

Основные правила при установке водоотвода:

необходимо выбирать изделия стойкие к коррозии и перепадам температур;
герметично соединять все конструктивные части;
обустраивать уклон в сторону водосборника (предупреждает застой жидкости);
рекомендуется избегать сложных схем с большим количеством поворотов.

В первую очередь необходимо составить проект. Можно использовать какой-то существующий вариант с учетом необходимых корректировок под текущее решение: особенности рельефа, наличие уклонов. Также важно правильно выбрать место под колодец.

Сама дренажная система может быть точечного и линейного исполнения. В первом варианте (точечный водоотвод) дождеприёмник устанавливается на самой нижней точке водосбора либо непосредственно под устройством водоотвода с кровли. От дождеприёмника стоки отводятся трубами в ливневую сеть, дренажное поле или накопитель стока. Сбор жидкости проводится локально. Линейный водоотвод состоит одного или более водоотводных лотков, встроенных в конструкцию покрытия. Такая система позволяет собрать сток с большой площади и транспортировать ее по поверхности в сеть (ливневый колодец). Она надежная и простая в обслуживании. При ее планировании нужно учитывать расположение зданий, рельеф и характер территории.

Особенности обустройства водоотвода

Правильное проектирование позволит избежать ошибок установки, достаточно точно рассчитать необходимое количество материалов.

При проектировании дренажной системы необходимо учитывать:

оптимальную глубину заложения водоотвода;
возможное расстояние между каналами с учетом особенностей территории;
требуемый уровень уклона линии лотков;
место подключения к сети (точка подключения).

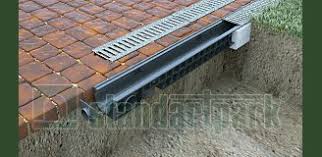

Глубина заложения зависит от интенсивности и продолжительности атмосферных осадков, т.е. от объема стока на местности. Не последнюю роль играет размер и уклон территории. Так, траншея может иметь вглубь от 0,2 м до 1,2 м (с наклоном 0,3-2,0 см каждый метр). При этом в траншее необходимо создать уплотненную песчаную подушку для последующей установки самого канала и решетки, которая устанавливается на уровне дорожного покрытия.

При подборе элементов системы водоотвода стоит учитывать и предполагаемый уровень нагрузки на поверхность. В соответствии с классификацией выделяют несколько показателей: A15, B125, C250, D400, E600 и F900. Цифра обозначает выдерживаемую нагрузку в килоньютонах (в 1 кН (килоньютон) – 100 кг).

Посмотреть в каталоге Спросить у специалиста

Характерные ошибки при обустройстве поверхностного водоотвода

Часто после установки дренажной системы мы замечаем наличие застоявшихся луж или образование болотистого грунта на территории. Это свидетельствует о допущенных ошибках при обустройстве системы. Таковых немного, но они способны повлиять на работоспособность и долговечность водоотвода:

использование ненадлежащих по материалу или гидравлическому сечению каналов;
неподходящий угол уклона;
неправильная утрамбовка и комбинация слоев грунта;
не проводится отбор воды с дренажного колодца.

По материалу изготовления каналы могут быть: пластиковые, фибробетонные или полимербетонные. Их применение зависит от особенностей территории водосбора. Все они имеют свои особенности:

пластик используется в местах с небольшим уровнем нагрузки в случае, если он не обетонирован, но устойчивый к агрессивным средам,
фибробетон – самый распространенный и знакомый материал, его применение практически ничем не ограничено
полимербетон – характеризуется самым высокими показателями по прочности и морозостойкости по сравнению с пластиком и фибробетоном, что даёт возможность применять лотки из него в зонах с интенсивными нагрузками, поперечного проезда, в условиях умеренного и холодного климата, а также морского умеренно-холодного климата.

Подробнее о преимуществах каждого из материалов можно прочитать на страницах соответствующих разделов сайта компании Стандартпарк.

Разрушительно на эффективность инженерной сети влияет как недостаточный, так и чрезмерный уклон. Недостаточный – приводит к засорению и заиливанию, а в зимний период – и к замерзанию лотков. Чрезмерный – к удорожанию общей стоимости работ (больше копать, больше песка, бетона, более глубокие лотки). Оптимальный уклон должен быть не меньше 3 миллиметров на 1 м.

Песчаная подушка необходима для содержания ливнёвки в рабочем виде, поскольку со временем происходит усадка грунтового основания и водоотвод при отсутствии жёсткого основания деформируется, случается разгерметизация стыков и потеря функциональных характеристик. В случае, когда на лоток будет приходиться большая нагрузка песчаная подушка будет служить основанием для лотка в бетонной обойме.

Распространенная ошибка — это то, что многие считают, будто нет необходимости в техническом обслуживании обустроенного поверхностного водоотвода. Он нуждается в периодической чистке. Необходимо промывать лотки (простая мойка под давлением или же с использованием средств для очистки), извлекать из колодцев и пескоуловителей накопившийся мусор. Такой уход несложный, но позволяет продлить период эксплуатации.

Монтажные работы по обустройству

При обустройстве поверхностного дренажа необходимо придерживаться четкой последовательности.

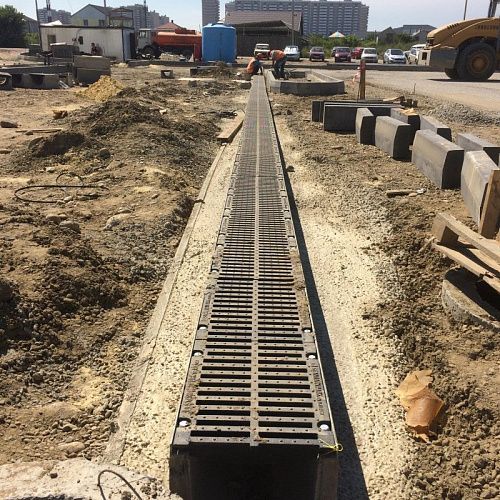

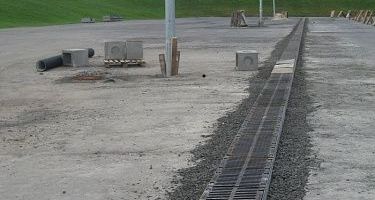

Определить участки, где будут размещены дождеприемные колодцы, пескоуловители, лотки. В местах водостока устанавливаются точечные водоприемники. Вдоль дорог, парковок, пешеходных дорожек применяются закрытые решетками линии лотков. После этого проходит подготовка траншей и ям.
Разметить местность в соответствии с планом, вынести причалкой оси лотков. Если водоотводных веток несколько, то лучше всего для каждой устанавливать отдельный колодец, но можно и врезать лотки друг в друга, если их глубина это позволяет.
Подготовить траншеи, утрамбовать основание (грунт), сформировать песчаные подушки, утрамбовать и их.

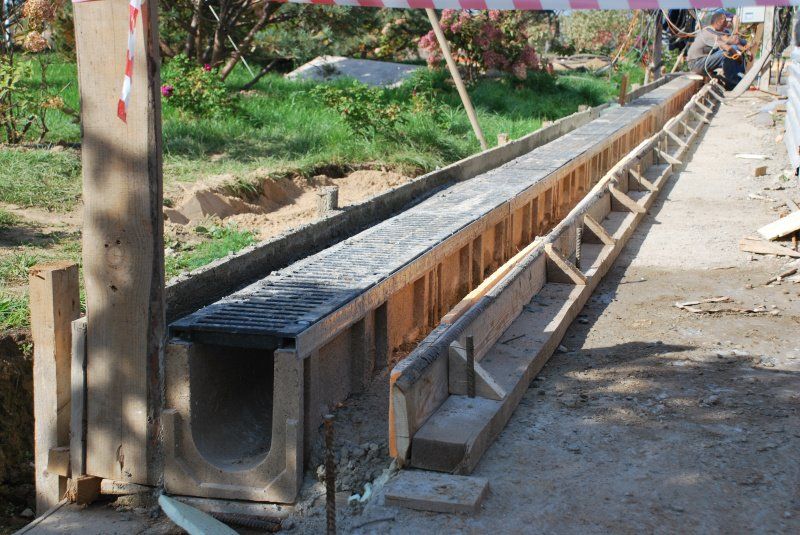

Разместить лотки. Зафиксировать с помощью бетонного раствора (на проезжей части необходимо обустраивать фундамент). Загерметизировать все стыки лотков друг с другом, с трубами и пр. Сформировать продольные компенсационные и изоляционные швы. Накрыть решетками с использованием защелок или болтового соединения.
Засыпать траншею грунтом и утрамбовать.
Восстановить и устроить покрытие (плитка, асфальт, пр.)

После проведения всех работ по установке рекомендуется провести испытание системы. Для этого необходимо залить воду в канал и отследить ее попадание в колодец.

При подборе элементов водоотвода стоит задуматься о необходимости использования некоторых дополнительных материалов. Так, для усиления устойчивости стенок лотков к нагрузкам по бокам желобов устанавливают П-образные усиливающие насадки. Прикрыть каналы можно с помощью инсталляционных крышек, щелевых, ячеистых решеток, щелевых насадок. Важная часть системы – пескоуловитель. Он задерживает мелкий мусор и камни в своей мусороулавливающей корзине, легко очищается. На больших территориях их устанавливается несколько на линии.
