Почему хороший водоотвод с кровли – это важно?

Standartpark

воронки кровельного водоотводаНеправильно организованная система отвода стоков с плоских крыш – это постоянные расходы на ремонт и материалы. Дорого, затратно по времени и экономически не выгодно. Почему так происходит? После дождей и в период таяния снега образовываются лужи, подолгу стоящие до высыхания. Защитный кровельный слой под ними размокает и разрушается (сначала это микроотверстия, а потом и большие). После - солнечные лучи, влага и другие погодные условия добираются до основных слоев. Процессы намокания, замерзания, оттаивания и высыхания воды уже после нескольких циклов оставляют свои негативные последствия. При этом самые разрушительные имеет кристаллизация жидкости, когда острые края кристалликов льда с легкостью повреждают кровельное покрытие.

Чтобы предупредить и предотвратить подобное – нужно правильно спроектировать, подобрать нужные составляющие элементы и реализовать водосток плоской кровли. Как это сделать и что необходимо обязательно учесть, вы узнаете далее.

Ключевые компоненты системы отвода воды

Если говорить об организации водостока, то чем больше уклон – тем легче устранить воду и избежать застоя воды на крыше. Жидкость под действием гравитации двигается по склону, собирается в желоба и по системе труб отводится или в дождеприемники, или в специально предназначенные для этого места. Но что делать, когда поверхность практически или абсолютно плоская (горизонтальная)? Здесь уже используются другие инженерные конструкции классического, вакуумного и парапетного типа. У всех похожая логика функционирования, отличия в небольших нюансах.

Каждый тип водоотвода с плоских крыш в себя включает:

  1. Кровельные воронки и желоба – это элементы сбора жидкости с поверхности с дальнейшим ее отведением по водосточным магистралям.
  2. Систему труб (из ПВХ или металла), что организовывает отток воды от точек сбора до точек выхода (как снаружи, так и внутри здания).

Их тип, количество и места расположения определяются индивидуально, в зависимости от архитектурных особенностей здания, среднестатистических метеорологических показателей и возможного целевого применения (эксплуатируемые кровли или нет). При этом стоит понимать, что на стоимость непосредственно влияет протяжность линий стока и количество воронок. Самый дешевый вариант будет включать стояк с воронкой или желобом в вершине и коротким выпуском у основания (заканчивается 25-45 см от поверхности).

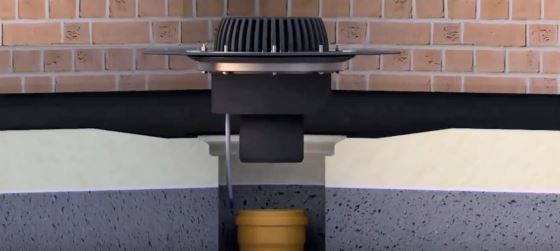

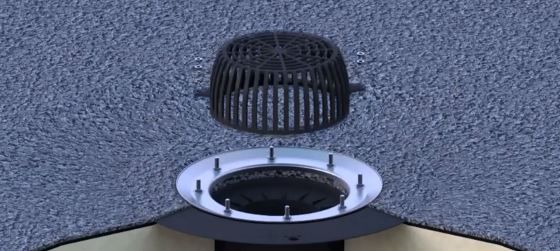

монтаж-кровельной-воронки   монтаж-кровельной-воронки-2.jpg

Классификация и характеристики

В зависимости от типа кровли, количества точек водосбора и места их расположения, выбираются кровельные воронки. Что должно учитываться от при этом?

  1. Конструкция. Фитинг может быть простой и усложненной конфигурации, обозначать тип отвода (горизонтальный или вертикальный).
  2. Материал – пластик, метал (и их комбинации).
  3. Тип защитной решетки – для эксплуатируемой кровли, балконов и террас, обычного назначения.
  4. Пропускная способность (будет определять диаметр трубы).
  5. Соединение с гидроизоляцией. Фланец может быть изготовлен из битума, винила, ПВХ, алюминия.

Материал, который используется для производства кровельных водосточных воронок, характеризуется относительно небольшим коэффициентом теплового расширения, что делает возможной их эксплуатацию в диапазоне температур от -50° до +100°. Если же в конструкции фитинга предусмотрено наличие обогревательного манжета, то стоит подчеркнуть, что в точке водосбора температура обогрева может варьироваться от +5 до -7°C без какого-либо дополнительного контроля или оборудования.

Особенности установки и водосбора

Специфика формирования уклона для организации оттока талой и дождевой воды со всей площади крыши, направление ее в нужные точки – ставят требования касательно наклона плоской поверхности примерно на 1-2%. В каких случаях?

  • При наружном водостоке – в направление установки желобов (как правило – к задней стене постройки).
  • В случае внутренней схемы – в направление к точке (фитингу), но по конверторному принципу, то есть таким образом, чтобы вокруг каждой уровень поверхности снижался в радиусе 0,5 м.

Нет обязательного требования по установки только в центре крыши, местом локации может быть и 0,6 м от стены (классические фитинги) или же самом крайнем положении (парапетные воронки).

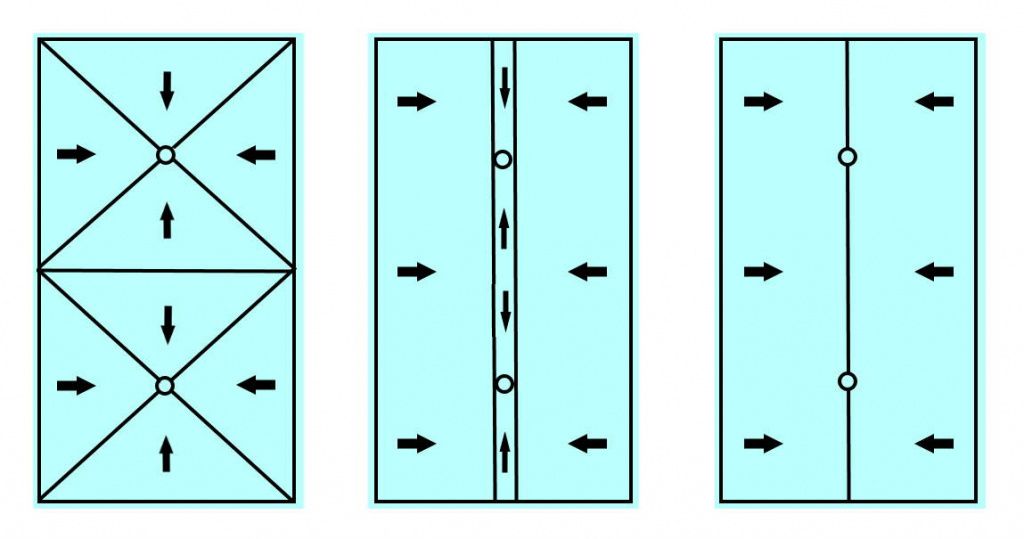

Рассмотрим несколько примеров расположения точек сбора и возможных уклонов к ним. Это самые распространенные варианты, но могут быть и другие, все зависит от индивидуальных особенностей здания.


Обратите внимание, что каждому типу крыш будет соответствовать свой тип воронки. Назначение принимает одну из ключевых позиций при подборе элементов для эффективной системы. Самые простые комбинации:

  • Если на крыше есть терраса или же зона отдыха людей – устанавливаются трапы-воронки с плоскими защитными крышками / решетками, они с легкостью пропускают жидкость внутрь и не препятствуют передвижению.
  • Для зеленых крыш (их еще частно называют «живыми» или «эко») выбирают воронки с сетками;
  • Утепленные и неутепленные варианты обустраиваются разными видами фитингов.
Кровельная воронка SitaStandard
/upload/resize_cache/iblock/8b6/240_160_2/8b6a5d09af104cac2128cb2d007edb84.png
/upload/resize_cache/iblock/d31/240_160_2/d310bca30fa79638880ed43806bb50cc.png
/upload/resize_cache/iblock/b1d/240_160_2/b1dbda37b75b16ad9385248cdbf131d1.png
/upload/resize_cache/iblock/fe4/240_160_2/fe431af1843055442ed564eee2fda6db.png

Кровельная воронка SitaStandard

  • Артикул: 10...
  • Цвет: жёлтый
  • Гидравлическое сечение: Array
  • Поверхность: гладкая

Цена и наличие по запросу

Парапетная воронка SitaRondo

Парапетная воронка SitaRondo

  • Артикул: 182...99
  • Гидравлическое сечение: Array
  • Поверхность: гладкая
  • Цвет: серебристый

Цена и наличие по запросу

SitaDSS Ravana

SitaDSS Ravana

  • Артикул: 280099
  • Гидравлическое сечение: Array
  • Поверхность: гладкая
  • Цвет: серебристый

Цена и наличие по запросу

Какие распространённые ошибки кровельного водоотвода

  1. Ошибочно осуществлен расчет сечения и количества водоприемных элементов.
  2. Неверно подобран тип воронок.
  3. Не учтен уклон линий системы для обеспечения движения жидкости самотеком.
  4. Не обеспечена герметизации стыков в местах установки или соединения частей отводной магистрали.
  5. Реализация без придерживания технологий и предписаний в проектном решении.
  6. Упущение при проектировании особенностей климата и количества осадков.
  7. Неправильное подключение обогревательных элементов (если они предусмотрены).
  8. Сочетание неподходящих ключевых элементов с доборными.

Чтобы вся система работала как часы, были учтены особенности вашего здания и всего, что определяет корректное функционирование – обращайтесь! Менеджеры Стандартпарк - квалифицированные специалисты в сфере водоотведения, которые проконсультируют, ответят на вопросы, помогут подобрать нужную продукцию.
