Системы поверхностного водоотвода с гидравлическим сечением DN200
Лотки, пескоуловители, решетки и крепежные элементы к ним. Ширина гидравлического сечения 200 мм. Используются для устранения повышенного объема сточных вод. Устанавливается на территориях с классом нагрузки C250, а это от объектов коттеджного малоэтажного строительства до дорожно-транспортной инфраструктуры. Производитель Стандартпарк.
- Артикул: 8510
- Материал: пластик
- Ширина, мм: 256
- Высота, мм: 80
- Длина, мм: 1000
- Артикул: 8540-М
- Материал: пластик
- Ширина, мм: 260
- Высота, мм: 200
- Длина, мм: 1000
- Артикул: 8560
- Материал: пластик
- Ширина, мм: 260
- Высота, мм: 300
- Длина, мм: 1000
- Артикул: 858007
- Материал: пластик
- Ширина, мм: 256
- Высота, мм: 600
- Длина, мм: 500
- Артикул: 8580107
- Материал: пластик
- Ширина, мм: 256
- Высота, мм: 615
- Длина, мм: 500
- Артикул: 2510
- Материал: оцинкованная сталь
- Ширина, мм: 236
- Высота, мм: 16,7
- Длина, мм: 998
- Артикул: 2510-Щ
- Материал: оцинкованная сталь
- Ширина, мм: 238
- Высота, мм: 15
- Длина, мм: 998
- Артикул: 2590
- Материал: нержавеющая сталь
- Ширина, мм: 236
- Высота, мм: 15
- Длина, мм: 998
- Артикул: 2520
- Материал: оцинкованная сталь
- Ширина, мм: 238
- Высота, мм: 28
- Длина, мм: 998
- Артикул: 25303
- Материал: высокопрочный чугун
- Ширина, мм: 236
- Высота, мм: 30
- Длина, мм: 498
- Артикул: 25403
- Материал: высокопрочный чугун
- Ширина, мм: 236
- Высота, мм: 33
- Длина, мм: 498
- Артикул: 15801
- Материал: пластик
- Ширина, мм: 236
- Высота, мм: 29
- Длина, мм: 500
Предназначение
Система линейного водоотвода (ЛВ) служит для сбора, отвода и транспортировки поверхностных стоков к месту их сброса, тем самым обеспечивается сохранность дорожных покрытий и фундаментов. Основной элемент ЛВ – водоотводной лоток. Выбранное гидравлическое сечение обеспечивает определенную пропускную способность.
Сечение DN200 позволяет организовать эффективную работу водоотвода на различных типах объектов. Высота лотка подбирается исходя из от расчетного расхода сточных вод. В данном сечении доступны высоты 80мм, 200 мм, 300 мм в пластиковых лотках и 100мм в лотке из полимербетона.
6 обязательных элементов, основные характеристики
1. Лоток водоотводной - доступен к реализации в 2 материалах: полимербетон, пластик. Каждый вид материала характеризуется своим коэффициентом шероховатости поверхности, что влияет на пропускную способность изделия.
Пластиковые каналы могут дополнительно быть укомплектованы усиливающими насадками. Усиливающие насадки являются дополнительным конструктивным элементом для опирания водоприемных решеток на стенки лотка. Серия PolyMax комплектуется насадками на производстве под заказ.
2. Решетка водоприемная – важный элемент, при выборе которого следует обращать внимание на класс нагрузки. Водоотводные лотки Basic DN200 могут комплектоваться решетками класса нагрузки А15 из стали или решетками класса нагрузки С250 из высокопрочного чугуна. В случае если лоток будет выполнять не водоотводную функцию, а инсталляционную, вместо решетки может быть установлена глухая крышка.
3. Крепежные элементы – фиксируют решетку на лотке. Обладают антивандальной функцией.
4. Заглушка – устанавливается в конце линии, производится из пластика и полимербетона.
5. Пескоуловитель – служит для сбора грязи и песка, защищает трубы от засора.
6. Герметик – обеспечивает герметичность линии.
Удобство монтажа и эксплуатации
- Наличие съемной решетки - постоянный доступ на всей протяженности и более простая эксплуатация (в сравнении с точечными дождеприемниками);
- Возможность подключения канализационных труб;
- Простота соединения изделий в линию между собой;
- Для плавного уклона возможно применение каскадного решения, также в ассортименте имеются изделия с внутренним уклоном.
- Срок службы изделий увеличивается за счет использования усиливающих насадок, которые изготавливаются из оцинкованной стали, устанавливаются в кромки стенок лотка и увеличивают его прочность;
- Комплектация пескоуловителя корзиной для сбора мусора.

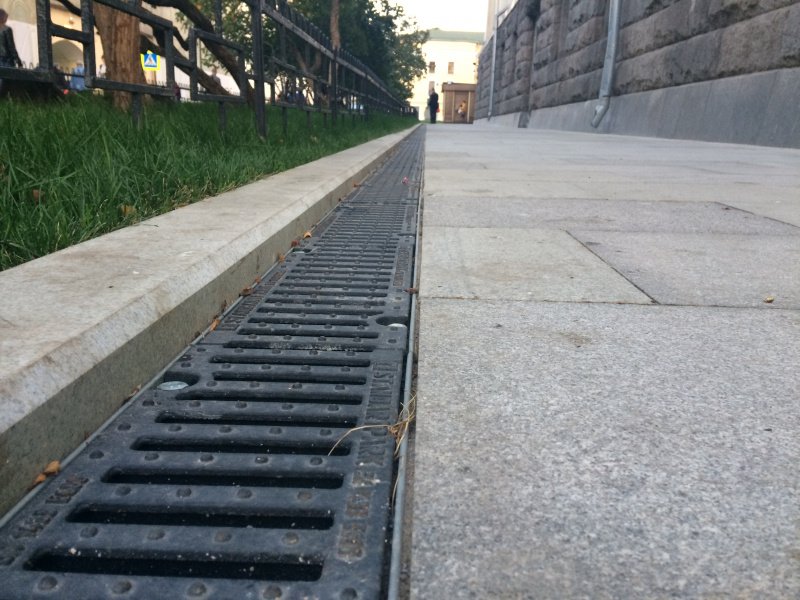

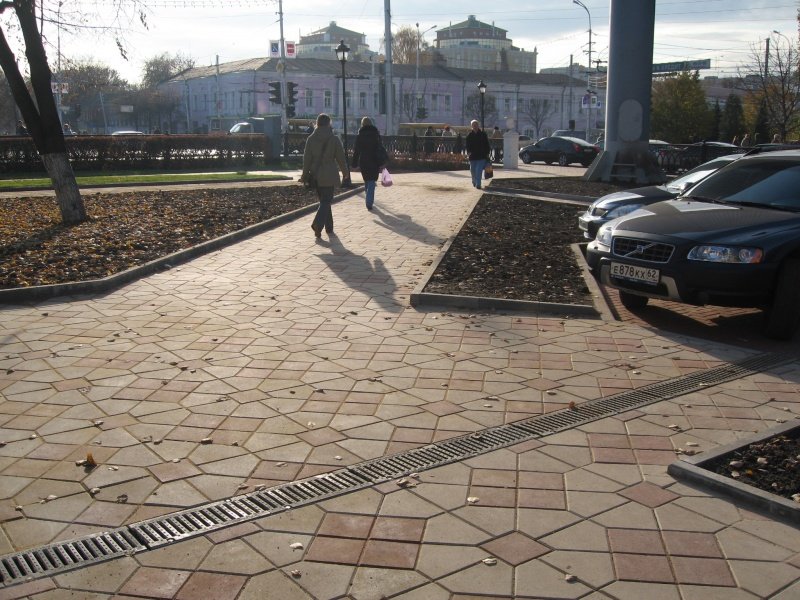

Зоны установки:
Область применения водоотводных лотков Basic с гидравлическим сечением DN 200 обширна: от объектов коттеджного малоэтажного строительства до дорожно-транспортной инфраструктуры.
Для подробной консультации, а также для подготовки технического решения по Вашему объекту обращайтесь в ближайший офис Стандартпарк.
