Дождеприемники и дождесборники S'park

Назначение и применение

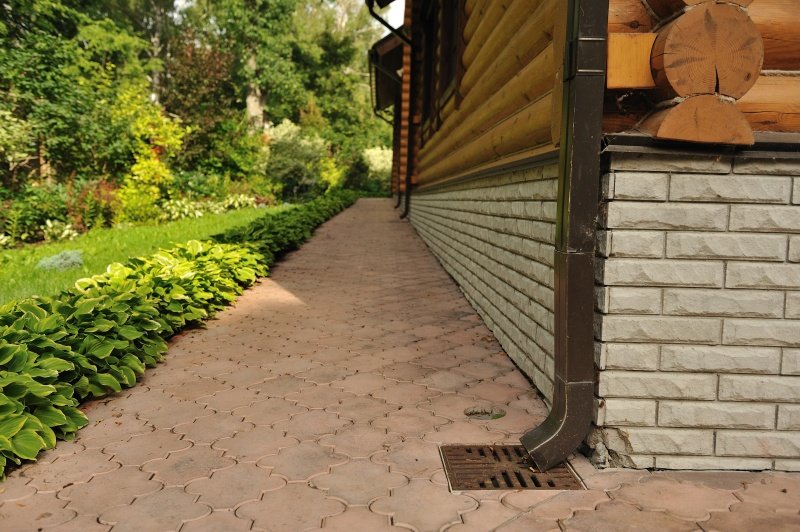

Дождеприемники S’Park собирают и отводят воду с небольшой локальной зоны. Для этого устанавливаются по отдельности в местах скопления воды и образования луж, в наиболее низких точках на участке. Поверхностные воды, попадая в дождеприемник, через подсоединенные к нему трубы отводятся в канализацию.

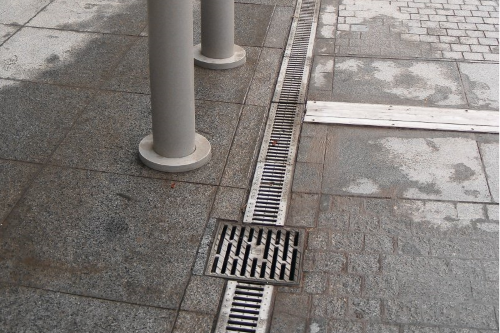

Данные точечные водоотводы также размещаются в линию лотков или в местах ее поворота для углового соединения желобов. Позволяют состыковывать лотки разного сечения - DN100 и DN70 и выполняют функцию ревизии.

S’Park - элемент стандартной серии водоотвода Basic. Выдерживает наезд легкового автомобиля. Устанавливается на дорогах с низким трафиком или на участках, где запрещено передвижение автотранспорта. Это места для пешеходов, дорожки для велосипедистов, тротуары, зона обочин и бордюров - в парках, во дворах, на приусадебных участках, территории частных построек, на парковках и стоянках для легковых автомобилей.

Комплектация

Комплект поставки продукции включает:

• дождеприемник пластиковый;
• решетка пластиковая (арт. 08670811) или чугунная (арт. 08670311) - берет на себя нагрузку, а также предотвращает попадание крупного мусора;
• корзина - задерживает более мелкий мусор, который прошел через решетку. Такую корзину периодически вынимают и очищают. Благодаря этому система водоотвода не засоряется, и работает без перебоев.

Конструкция

По форме S’Park - пластиковая квадратная емкость, которая сверху накрывается решеткой. Чугунная решетка просто кладется на опоры на стенках, пластиковая - защелкивается.

На стенках изделия предусмотрены ниши для подключения:

• труб фасонной частью - d 50 или 110 мм;
• труб концевой частью - d 75 или 160 мм;
• лотков серии Basic DN100 - арт. 8020, 08818, 08818-С, 088031, 0881011.
• лотков серии Basic DN70 - арт. 088081, 088011.

Ко дну точечного водоотвода концевой частью подключается труба диаметром 110, 160 или 200 мм.

По верхнему краю дождеприемники имеют позиционные штыри и защелки. За счет этого изделия накладываются друг на друга и плотно фиксируются. В результате получаем ревизионный или дренажный колодец. Его глубина регулируется количеством закрепленных изделий.

Материал

S’Park изготовлен из прочного и легкого пластика. При весе 1,31-2,94 кг (зависит от типа решетки) справляется с нагрузкой A15-C250. Небольшой вес изделий облегчает их транспортировку и монтаж. Может использоваться в суровую погоду - в морозы до -40°C.
