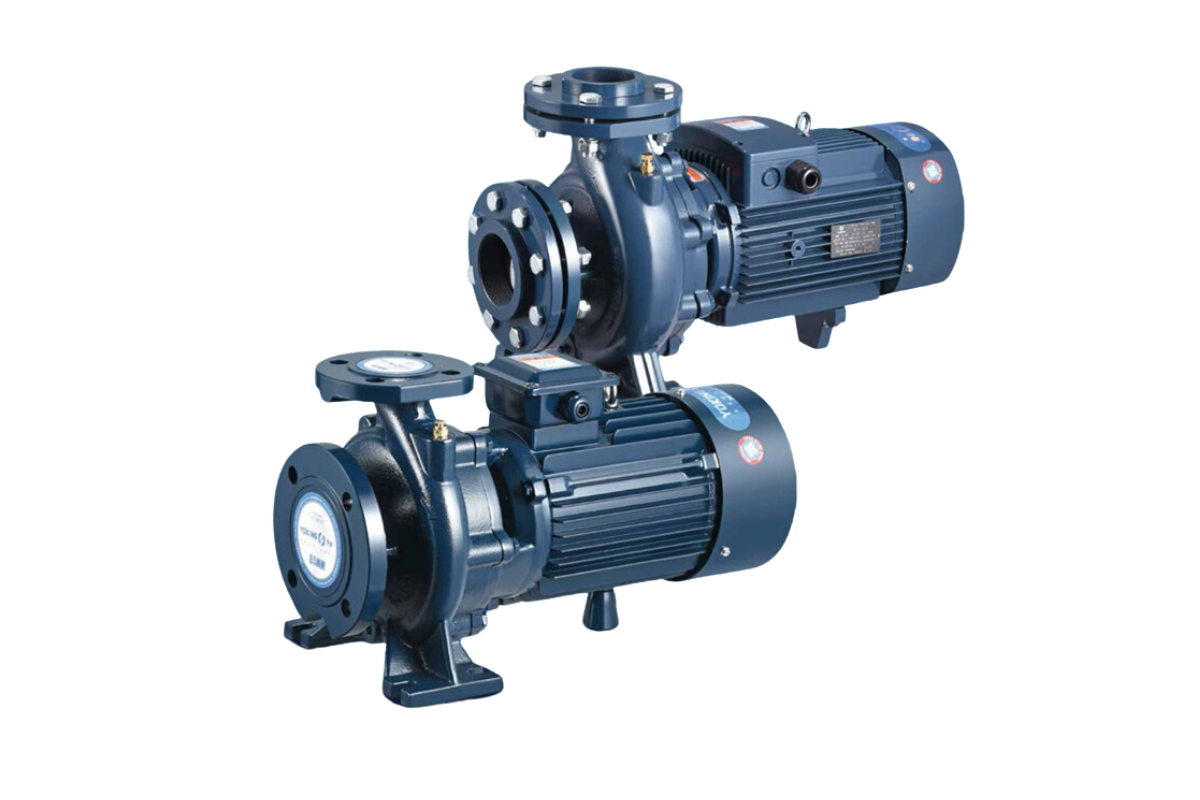

Стандартный консольно-моноблочный насос серии YST
Цена и наличие по запросу
г. Москва
Нужна помощь?
Наши консультанты дадут ответы на все Ваши вопросы и
помогут с выбором
Насос серии YSC – одноступенчатый насос двустороннего входа, который используется для перекачки неочищенных вод, чистой воды, непитьевой технической воды. Максимальная температура перекачиваемой жидкости до 105℃.
Производительность 68-18000 м3/час и напор 7-200 м, что подходит для водоснабжения, орошения, дренирования, поставки воды на промышленные предприятия, системы защиты от пожара, кораблестроения и общего использования в нефтеперерабатывающей промышленности.
Применяются в коттеджном малоэтажном, гражданском, промышленном строительстве и сельском хозяйстве:
• для поставки воды
• для повышения давления
• для орошения
• для центральной циркуляции воздуха в система кондиционирования
• при противопожарном водоснабжении
• для воды промышленных нужд
• для воды сельскохозяйственных нужд
• напор: до 95 м
• всасывание: до 7 м
• температура жидкости : -10℃ +90℃
• температура окр. среды: -10℃ +40℃
• макс. рабочее давление: 10 бар (PN10)
• тип эксплуатации: S1
Встречный фланец
Рекомендуемые трубы
Производительность 68-18000 м3/час и напор 7-200 м, что подходит для водоснабжения, орошения, дренирования, поставки воды на промышленные предприятия, системы защиты от пожара, кораблестроения и общего использования в нефтеперерабатывающей промышленности.
Применяются в коттеджном малоэтажном, гражданском, промышленном строительстве и сельском хозяйстве:
• для поставки воды
• для повышения давления
• для орошения
• для центральной циркуляции воздуха в система кондиционирования
• при противопожарном водоснабжении
• для воды промышленных нужд
• для воды сельскохозяйственных нужд
Особенности насоса серии YST:
• Корпус насоса выполнен по стандарту EN733
• Насос чугунный с фланцевым соединением
• Соединительный фланец из чугуна в соответствии с ISO228/1
• Рабочее колесо: чугунная или из нержавеющей стали марки 304
• Мотор - класс изоляции F
• Класс защиты IP55
• Насос чугунный с фланцевым соединением
• Соединительный фланец из чугуна в соответствии с ISO228/1
• Рабочее колесо: чугунная или из нержавеющей стали марки 304
• Мотор - класс изоляции F
• Класс защиты IP55
Условия эксплуатации:
• производительность: до 220 м3/ч• напор: до 95 м
• всасывание: до 7 м
• температура жидкости : -10℃ +90℃
• температура окр. среды: -10℃ +40℃
• макс. рабочее давление: 10 бар (PN10)
• тип эксплуатации: S1
Обозначение моделей:

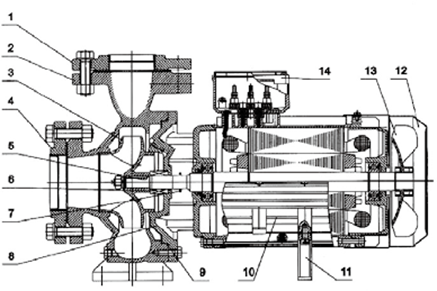

Схема насоса серии YST:
| No | Деталь | No | Деталь |
| 1 | Напорный фланец | 8 | Соединение |
| 2 | Корпус насоса | 9 | О-образное кольцо |
| 3 | Рабочее колесо | 10 | Двигатель |
| 4 | Всасывающий фланец | 11 | Опорная ножка |
| 5 | Стопорное кольцо | 12 | Крышка вентилятора |
| 6 | Торцевое уплотнение | 13 | Вентилятор |
| 7 | Уплотнительное кольцо | 14 | Клеммная коробка |
| Модель | Мощность | л/мин | Расход, Q=DELIVERY | DN | |||||||||||||||||||
| 0 | 100 | 150 | 250 | 300 | 400 | 450 | 600 | 700 | 800 | 900 | 1200 | 1400 | 1500 | 1800 | 2000 | 2300 | 3000 | 3500 | |||||
| кВт | HP | м3/ч | 0 | 6 | 9 | 15 | 18 | 24 | 27 | 36 | 42 | 48 | 54 | 72 | 84 | 90 | 108 | 120 | 138 | 180 | 210 | мм | |
| 32-125/07 | 0.75 | 1 |
H (м) |
17.5 | 16.7 | 15 | 12 | 9 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | 50x32 |
| 32-125/11 | 1.1 | 1.5 | 22 | 21 | 19.7 | 16.5 | 14.5 | 9 | - | - | - | - | - | - | - | - | - | - | - | - | - | 50x32 | |
| 32-160/15 | 1.5 | 2 | 25.4 | 23.7 | 22.5 | 18.5 | 15.8 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | 50x32 | |
| 32-160/22 | 2.2 | 3 | 31 | 29.6 | 28.5 | 24.5 | 22 | 15 | - | - | - | - | - | - | - | - | - | - | - | - | - | 50x32 | |
| 32-160/30 | 3 | 4 | 35 | 34.3 | 32.5 | 28 | 25.5 | 19 | 15 | - | - | - | - | - | - | - | - | - | - | - | - | 50x32 | |
| 32-200/30 | 3 | 4 | 44.2 | 42 | 39.8 | 35.2 | 32.2 | 24.6 | 19.8 | - | - | - | - | - | - | - | - | - | - | - | - | 50x32 | |
| 32-200/40 | 4 | 5.5 | 54.5 | 52 | 50 | 45.5 | 42.3 | 35 | 30.3 | - | - | - | - | - | - | - | - | - | - | - | - | 50x32 | |
| 32-250/55 | 5.5 | 7.5 | 60 | 59.5 | 59 | 55 | 50.2 | 34.5 | - | - | - | - | - | - | - | - | - | - | - | - | - | 50x32 | |
| 32-250/75 | 7.5 | 10 | 69.5 | 69 | 68.5 | 66 | 63 | 53 | - | - | - | - | - | - | - | - | - | - | - | - | - | 50x32 | |
| 32-250/92 | 9.2 | 12.5 | 75 | 75 | 74.5 | 72 | 69 | 59 | - | - | - | - | - | - | - | - | - | - | - | - | - | 50x32 | |
| 32-250/110 | 11 | 15 | 90 | 89.5 | 88 | 82 | 78 | 66 | - | - | - | - | - | - | - | - | - | - | - | - | - | 50x32 | |
| 32-250/150 | 15 | 20 | 97 | 96.5 | 96 | 90 | 86 | 73 | - | - | - | - | - | - | - | - | - | - | - | - | - | 50x32 | |
| 40-125/11 | 1.1 | 1.5 | 14.7 | - | - | - | 13 | 11.5 | 10.1 | 5.8 | - | - | - | - | - | - | - | - | - | - | - | 65x40 | |
| 40-125/15 | 1.5 | 2.2 | 18.1 | - | - | - | 17 | 15 | 13.9 | 10 | 6 | - | - | - | - | - | - | - | - | - | - | 65x40 | |
| 40-125/22 | 2.2 | 3 | 24.5 | - | - | - | 23.2 | 21.5 | 20.2 | 16 | 13 | 8.3 | - | - | - | - | - | - | - | - | - | 65x40 | |
| 40-160/30 | 3 | 4 | 31.8 | - | - | - | 29.5 | 27.5 | 26.3 | 21.5 | 17.5 | - | - | - | - | - | - | - | - | - | - | 65x40 | |
| 40-160/40 | 4 | 5.5 | 38 | - | - | - | 36 | 34 | 33 | 28.5 | 25 | 20.1 | - | - | - | - | - | - | - | - | - | 65x40 | |
| 40-200/55 | 5.5 | 7.5 | 46 | - | - | - | 43.8 | 41.3 | 40.1 | 35 | 30 | - | - | - | - | - | - | - | - | - | - | 65x40 | |
| 40-200/75 | 7.5 | 10 | 57 | - | - | - | 53.6 | 51.5 | 50 | 45 | 41 | 36.5 | - | - | - | - | - | - | - | - | - | 65x40 | |
| 40-250/92 | 9.2 | 12.5 | 64 | - | - | - | 59 | 56.5 | 55 | 49.5 | 45 | 39.8 | - | - | - | - | - | - | - | - | - | 65x40 | |
| 40-250/110 | 11 | 15 | 72 | - | - | - | 67.5 | 65 | 63.5 | 57.5 | 52.2 | 47 | - | - | - | - | - | - | - | - | - | 65x40 | |
| 40-250/150 | 15 | 20 | 84.5 | - | - | - | 79.3 | 77.3 | 75.2 | 70 | 66 | 61 | - | - | - | - | - | - | - | - | - | 65x40 | |
| 40-250/185 | 18.5 | 25 | 90 | - | - | - | 85.5 | 82.8 | 80.7 | 75.8 | 70.5 | 66.5 | - | - | - | - | - | - | - | - | - | 65x40 | |
| 50-125/22 | 2.2 | 3 | 17 | - | - | - | - | - | - | 15.4 | 14 | 12.8 | 11.5 | 6.5 | - | - | - | - | - | - | - | 65x50 | |
| 50-125/30 | 3 | 4 | 20 | - | - | - | - | - | - | 18.8 | 18 | 17 | 15.6 | 11 | - | - | - | - | - | - | - | 65x50 | |
| 50-125/40 | 4 | 5.5 | 24 | - | - | - | - | - | - | 23.1 | 23 | 21.5 | 20.3 | 15.8 | 11.8 | - | - | - | - | - | - | 65x50 | |
| 50-160/55 | 5.5 | 7.5 | 32 | - | - | - | - | - | - | 30.6 | 30.0 | 28.0 | 26.6 | 20.5 | 14.8 | - | - | - | - | - | - | 65x50 | |
| 50-160/75 | 7.5 | 10 | 40 | - | - | - | - | - | - | 38 | 37 | 36 | 34.4 | 29 | 24 | 21 | - | - | - | - | - | 65x50 | |
| 50-200/92 | 9.2 | 12.5 | 50.5 | - | - | - | - | - | - | 46.8 | 45 | 43 | 40.9 | 32.5 | 26.7 | - | - | - | - | - | - | 65x50 | |
| 50-200/110 | 11 | 15 | 57.5 | - | - | - | - | - | - | 53.5 | 52 | 50 | 47.5 | 40 | 34 | 29 | - | - | - | - | - | 65x50 | |
| 50-200/150 | 15 | 20 | 62 | - | - | - | - | - | - | 58 | 56.5 | 54.5 | 52 | 44.5 | 39 | 35.5 | - | - | - | - | - | 65x50 | |
| 50-250/150 | 15 | 20 | 68.5 | - | - | - | - | - | - | 64 | 63 | 61.5 | 59 | 50 | 41 | - | - | - | - | - | - | 65x50 | |
| 50-250/185 | 18.5 | 25 |
H (м) |
79 | - | - | - | - | - | - | 75.8 | 74.8 | 74 | 71.5 | 63.5 | 55.5 | 47 | - | - | - | - | - | 65x50 |
| 50-250/220 | 22 | 30 | 89.5 | - | - | - | - | - | - | 86 | 85.3 | 84 | 81.5 | 73.5 | 63.5 | 57 | - | - | - | - | - | 65x50 | |
| 65-125/40 | 4 | 5.5 | 19 | - | - | - | - | - | - | - | - | 17.3 | 16.8 | 14.5 | 13 | 11.8 | - | - | - | - | - | 80x65 | |
| 65-125/55 | 5.5 | 7.5 | 23 | - | - | - | - | - | - | - | - | 21.3 | 20.9 | 19 | 17.5 | 16.7 | 13.7 | - | - | - | - | 80x65 | |
| 65-125/75 | 7.5 | 10 | 27 | - | - | - | - | - | - | - | - | 26 | 25.6 | 24.5 | 23 | 22.5 | 20 | 18 | - | - | - | 80x65 | |
| 65-160/92 | 9.2 | 12.5 | 33 | - | - | - | - | - | - | - | - | - | 31.5 | 30 | 28 | 27.1 | 24 | 21.5 | - | - | - | 80x65 | |
| 65-160/110 | 11 | 15 | 36 | - | - | - | - | - | - | - | - | - | 34.5 | 33 | 31.5 | 30.8 | 28 | 25.5 | - | - | - | 80x65 | |
| 65-160/150 | 15 | 20 | 42 | - | - | - | - | - | - | - | - | - | 41 | 40 | 38.5 | 37.8 | 35 | 33 | 29.5 | - | - | 80x65 | |
| 65-200/150 | 15 | 20 | 45 | - | - | - | - | - | - | - | - | - | 45.5 | 43 | 41 | 40.2 | 36.5 | 34 | - | - | - | 80x65 | |
| 65-200/185 | 18.5 | 25 | 52 | - | - | - | - | - | - | - | - | - | 52.3 | 51 | 49 | 48.2 | 44.5 | 42 | - | - | - | 80x65 | |
| 65-200/220 | 22 | 30 | 59 | - | - | - | - | - | - | - | - | - | 59.5 | 58 | 56 | 55 | 52 | 49.5 | 44.5 | - | - | 80x65 | |
| 65-250/220 | 22 | 30 | 64.8 | - | - | - | - | - | - | - | - | - | 64.7 | 62 | 60 | 58.5 | 53 | 50 | - | - | - | 80x65 | |
| Модель | Мощность | л/мин | Расход, Q=DELIVERY | DN | ||||||||||||||
| 0 | 1000 | 1500 | 2000 | 2400 | 3000 | 3333 | 3500 | 3667 | 4000 | 4667 | 5000 | 6000 | 6667 | |||||
| кВт | HP | м3/ч | 0 | 60 | 90 | 120 | 144 | 180 | 200 | 210 | 220 | 240 | 280 | 300 | 360 | 400 | мм | |
| 80-125/40 | 4 | 5.5 |
H (м) |
17 | 15 | 12.3 | 7.5 | - | - | - | - | - | - | - | - | - | - | 100x80 |
| 80-125/55 | 5.5 | 7.5 | 21 | 19.6 | 17.4 | 13.4 | 9.5 | - | - | - | - | - | - | - | - | - | 100x80 | |
| 80-125/75 | 7.5 | 10 | 26 | 24.8 | 23 | 19.5 | 16.5 | - | - | - | - | - | - | - | - | - | 100x80 | |
| 80-160/110 | 11 | 15 | 28 | 27 | 27.3 | 24.5 | 21.1 | 16 | - | - | - | - | - | - | - | - | 100x80 | |
| 80-160/150 | 15 | 20 | 34 | 32.6 | 32.5 | 30.2 | 27 | 22.1 | 18.5 | 16.7 | - | - | - | - | - | - | 100x80 | |
| 80-160/185 | 18.5 | 25 | 39 | 38.5 | 38 | 36.7 | 33.6 | 28.8 | 25.3 | 23.5 | - | - | - | - | - | - | 100x80 | |
| 80-160/220 | 22 | 30 | 44 | 43.5 | 43 | 41.7 | 38.6 | 33.8 | 30.3 | 28.5 | - | - | - | - | - | - | 100x80 | |
| 80-200/220 | 22 | 30 | 48 | 47.7 | 47.5 | 43.5 | 39.2 | 32.5 | 27.2 | 24.5 | - | - | - | - | - | - | 100x80 | |
| 100-160/150 | 15 | 20 | 35 | 33.5 | 32.5 | 30 | 27.8 | 24.5 | 21.5 | 20 | 18.3 | 15 | - | - | - | - | 125x100 | |
| 100-160/185 | 18.5 | 25 | 38.5 | 37.5 | 36.5 | 34.3 | 32.2 | 29 | 25.7 | 24 | 22 | 18 | - | - | - | - | 125x100 | |
| 100-160/22 | 22 | 30 | 43 | 41 | 40 | 37.6 | 35.2 | 31.5 | 28.5 | 27 | 25.3 | 22 | - | - | - | - | 125x100 | |
| 100-200/220 | 22 | 30 | 38.5 | 36.7 | 35.7 | 33.8 | 31.7 | 28.5 | 26.8 | 26 | 25 | 22.9 | 16.3 | 13 | - | - | 125x100 | |

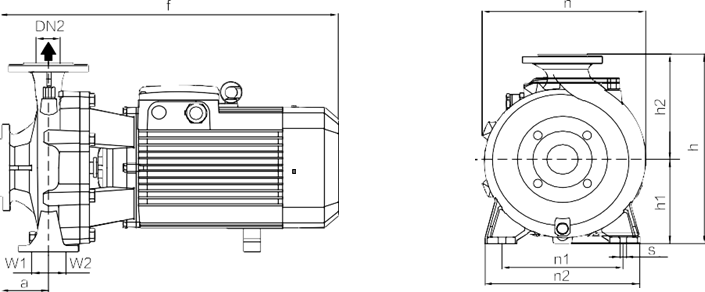

Установочные размеры
| Модель | Размеры (мм) | Масса (кг) | ||||||||||||||
| Однофазный | Трехфазный | DN1 | DN2 | a | f | h | h1 | h2 | n | n1 | n2 | w1 | w2 | s | 1~ | 3~ |
| 32-125/7 | 32-125/7 | 50 | 32 | 80 | 435 | 255 | 114 | 141 | 202 | 140 | 190 | 35 | 35 | 15 | 27 | 24 |
| 32-125/11 | 32-125/11 | 28 | 25 | |||||||||||||
| 32-160/15 | 32-160/15 | 83 | 295 | 133 | 162 | 245 | 190 | 245 | 38 | 34 | ||||||
| 32-160/22 | 32-160/22 | 43 | 39 | |||||||||||||
| 32-160/30 | 32-160/30 | 470 | 54 | 50 | ||||||||||||
| 32-200/30 | 32-200/30 | 82 | 490 | 342 | 161 | 181 | 265 | 240 | 56 | 52 | ||||||
| - | 32-200/40 | - | 53 | |||||||||||||
| - | 32-250/55 | 88 | 590 | 405 | 186 | 219 | 333 | 250 | 328 | 49 | 49 | 16 | - | 66 | ||
| - | 32-250/75 | - | 73 | |||||||||||||
| - | 32-250/110 | - | 95 | |||||||||||||
| - | 32-250/55D | 160 | 610 | 362 | 162 | 200 | 330 | 216 | 280 | 37 | 37 | 14 | - | 73 | ||
| - | 32-250/75D | - | 80 | |||||||||||||
| 40-125/11 | 40-125/11 | 65 | 40 | 82 | 440 | 260 | 116 | 144 | 220 | 160 | 212 | 15 | 30 | 27 | ||
| 40-125/15 | 40-125/15 | 33 | 29 | |||||||||||||
| 40-125/22 | 40-125/22 | 38 | 34 | |||||||||||||
| 40-160/30 | 40-160/30 | 80 | 490 | 305 | 135 | 170 | 250 | 190 | 241 | 52 | 48 | |||||
| - | 40-160/40 | - | 50 | |||||||||||||
| - | 40-200/55 | 102 | 560 | 345 | 162 | 193 | 282 | 214 | 267 | - | 66 | |||||
| - | 40-200/75 | - | 73 | |||||||||||||
| - | 40-250/92 | 94 | 712 | 415 | 186 | 229 | 327 | 250 | 327 | 49 | 49 | - | 100 | |||
| - | 40-250/110 | - | 116 | |||||||||||||
| - | 40-250/150 | - | 146 | |||||||||||||
| 50-125/22 | 50-125/22 | 50 | 102 | 525 | 305 | 135 | 170 | 263 | 190 | 245 | 37 | 37 | 45 | 41 | ||
| 50-125/30 | 50-125/30 | 54 | 50 | |||||||||||||
| - | 50-125/40 | - | 52 | |||||||||||||
| - | 50-160/55 | 110 | 560 | 348 | 164 | 193 | 270 | 212 | 262 | - | 64 | |||||
| - | 50-160/75 | - | 71 | |||||||||||||
| - | 50-200/92 | 104 | 722 | 392 | 186 | 206 | 307 | 232 | 310 | - | 90 | |||||
| - | 50-200/110 | - | 106 | |||||||||||||
| - | 50-250/150 | 102 | 720 | 416 | 186 | 230 | 330 | 250 | 327 | 49 | 49 | - | 145 | |||
| - | 50-250/185 | - | 153 | |||||||||||||
| - | 50-250/220 | - | 183 | |||||||||||||
| - | 65-125/40 | 80 | 65 | 104 | 580 | 345 | 162 | 193 | 275 | 212 | 280 | - | 56 | |||
| - | 65-125/55 | - | 68 | |||||||||||||
| - | 65-125/75 | - | 74 | |||||||||||||
| - | 65-160/92 | 110 | 730 | 425 | 186 | 239 | 330 | 232 | 309 | - | 90 | |||||
| - | 65-160/110 | - | 106 | |||||||||||||
| - | 65-160/150 | - | 134 | |||||||||||||
| - | 65-200/150 | 111 | 740 | 240 | - | 140 | ||||||||||
| - | 65-200/185 | - | 145 | |||||||||||||
| - | 65-200/220 | - | 185 | |||||||||||||
| - | 80-125/40 | 100 | 80 | 117 | 750 | 357 | 163 | 194 | 212 | 280 | - | 56 | ||||
| - | 80-125/55 | - | 68 | |||||||||||||
| - | 80-125/75 | - | 74 | |||||||||||||
| - | 80-160/110 | 88 | 435 | 186 | 250 | 255 | 332 | - | 113 | |||||||
| - | 80-160/150 | - | 143 | |||||||||||||
| - | 80-160/185 | - | 150 | |||||||||||||
| - | 100-160/185 | 125 | 100 | 130 | 765 | 345 | 262 | 340 | 55 | 55 | 16 | - | 143 | |||
| - | 100-160/185 | - | 150 | |||||||||||||
| - | 100-160/220 | - | 183 | |||||||||||||
| Модель | Размеры (мм) | Масса (кг) | |||||||||||||||
| Трехфазный | DN1 | DN2 | a | f | h | h1 | n | n1 | n1' | n2 | b | w | m | s | s1' | 3~ | |
| 65-250/220 | 80 | 65 | 116 | 870 | 420 | 180 | 369 | 260 | 279 | 320 | 70 | 246 | 241 | 18 | 15 | 210 | |
| 65-250/300 | 990 | 456 | 195 | 250 | 318 | 327 | 293 | 305 | 19 | 230 | |||||||
| 65-250/370 | 240 | ||||||||||||||||
| 80-200/220 | 100 | 80 | 118 | 880 | 460 | 250 | 360 | 310 | 279 | 260 | 95 | 258 | 212 | ||||
| 80-200/300 | 950 | 318 | 246 | 241 | 20 | 15 | 222 | ||||||||||
| 80-250/370 | 130 | 537 | 490 | 310 | 228 | 305 | 19 | 245 | |||||||||
| 80-250/450 | 980 | 356 | 229 | 311 | 385 | ||||||||||||
| 80-250/550 | 1160 | 406 | 363 | 349 | 24 | 497 | |||||||||||
| 100-200/220 | 125 | 100 | 140 | 910 | 530 | 225 | 422 | 324 | 279 | 402 | 115 | 256 | 305 | 18 | 15 | 217 | |
| 100-200/300 | 1025 | 318 | 248 | 241 | 227 | ||||||||||||
| 100-200/370 | 250 | ||||||||||||||||
| 100-250/450 | 1000 | 580 | 250 | 418 | 310 | 356 | 102 | 95 | 224 | 311 | 20 | 19 | 390 | ||||
| 100-250/550 | 1180 | 406 | 325 | 349 | 20 | 503 | |||||||||||
| 100-250/750 | 1250 | 280 | 436 | 535 | |||||||||||||
Встречный фланец
| DN | D (мм) | K (мм) | Отверстия | |
| N | Φ мм | |||
| 32 | 140 | 100 | 4 | 18 |
| 40 | 150 | 110 | ||
| 50 | 165 | 125 | ||
| 65 | 185 | 145 | ||
| 80 | 200 | 160 | 8 | |
| 100 | 220 | 180 | ||
| 125 | 250 | 210 | ||
Рекомендуемые трубы
| Серия | Присоска (мм) | Разряд (мм) | Рекомендуемые трубы | |
| Присоска | Разряд | |||
| 32 | 50 | 32 | 21/2" - 3" | 2" - 21/2" |
| 40 | 65 | 40 | 3" - 4" | 21/2" - 3" |
| 50 | 65 | 50 | 4" | 3" |
| 65 | 80 | 65 | 5" | 4" |
| 80 | 100 | 80 | 6" | 5" |
| 100 | 125 | 100 | 8" | 6" |
Характеристики:
Похожие товары
- Материал: нержавеющая сталь
Цена и наличие по запросу
- Материал: нержавеющая сталь
Цена и наличие по запросу
Ранее вы смотрели
