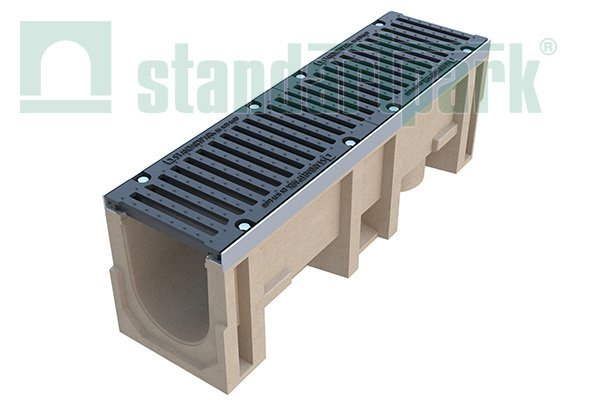

Полимербетонные лотки с решетками

Комплекты полимербетонных лотков с чугунными решетками для организации поверхностного водоотвода усиленной серии. Готовы сразу к установке. Прочные. Ширина гидравлического сечения от DN110 до DN300. Представлены производителем Стандартпарк в усиленной серии Max. Соответствуют классу нагрузки диапазона А15-F900 согласно стандарту EN1433. Предназначены для установки в места с большими нагрузками на поверхность.

Продукция поверхностного водоотвода
Сертификаты
Каталоги для скачивания
Фото с объектов
Общая сортировка
Вид:
  • Артикул: 0779467
  • Материал: полимербетон
  • Ширина, мм: 385
  • Высота, мм: 410
  • Длина, мм: 1000

Цена и наличие по запросу

  • Артикул: 0779468
  • Материал: полимербетон
  • Ширина, мм: 385
  • Высота, мм: 410
  • Длина, мм: 1000

Цена и наличие по запросу

Цена и наличие по запросу

  • Артикул: 0779568
  • Материал: полимербетон
  • Ширина, мм: 385
  • Высота, мм: 510
  • Длина, мм: 1000

Цена и наличие по запросу

Цена и наличие по запросу

  • Артикул: 0779068
  • Материал: полимербетон
  • Ширина, мм: 385
  • Высота, мм: 610
  • Длина, мм: 1000

Цена и наличие по запросу

Полимербетонные лотки с решетками. Типы, назначение

Комплекты лотков из полимербетона с решетками в совокупности с другими элементами используются для организации поверхностного водоотвода с участков. Цель – линейный сбор и устранение стоков, чтобы избежать образования луж, подтапливания фундаментов строений, разрушительного влияния на асфальтное и другое покрытие, продление срока службы инженерных сооружений.

Материал изделий – полимербетон, он получается путем полимеризации бетонной смеси с добавлением полиэфирной смолы. Как результат – полимербетонные лотки легче бетонных аналогов и в несколько раз прочнее.

По ширине гидравлического сечения бывают от 100 до 400 мм, что обозначается следующей маркировкой DN100, DN150, DN200, DN300, DN400.

По конструкции: каскадные и с внутренний уклоном, с горизонтальным и вертикальным отводом.

По классу нагрузки: A15-F900 (в комплекте класс нагрузки определяется типом установленной на лоток решетки.)

По серии: Basic (стандартная), Drive и Max (усиленные).

Что учитывать при выборе? Что входит в комплект?

Как правило полимербетонный лоток зачастую идет в комплекте с чугунной решеткой – это наиболее прочная и надежная комплектация со всех существующих (есть еще вариант цельнолитого изделия), но могут быть и другие сочетания. При подборе лучше всего проконсультироваться со специалистом или же доверить это проектной службе, но на что обязательно нужно обратить внимание:

  • Климатические условия и количество осадков;
  • Особенности рельефа и геологических показателей;
  • Место установки и класс нагрузки на поверхность, в том числе интенсивность движения автотранспорта и его вид;
  • Производительность системы и пр.

Комплект может состоять просто с лотка и водоприемной решетки (ну и крепежей), или же быть усиленным с помощью металлических накладок на борта желоба. Материал решетки: оцинкованная или нержавеющая сталь, медь, пластик, высокопрочный чугун.

Со серией лотка и классом нагрузки поможет следующая схема:


Как устанавливать? Технология, инструкция

Лотки водоотводные соединяются последовательно друг с другом так, чтобы вода или другие разрешенные жидкие вещества беспрепятственно протекали по всей линии отвода. Стыкуются каналы и блоки специальными пазами, которые обеспечивают их плотное соединение.

Инструкция по монтажу

полимербетонный лоток с решеткойУстановка изделий начинается со следующих подготовительных работ:

  • разбивка линии системы водоотвода;
  • разметка мест установки желобов, пескоуловителей, выпусков, заглушек, колодцев;
  • разметка мест расположения технологических и деформационных швов.

Простые шаги монтажа:

1. Лотки устанавливаются в траншею необходимой глубины в соответствии с типом выбранного канала. Необходимо сделать дополнительное уплотнение подошвы фундамента с помощью ручных трамбовок.

2. Несущая способность бетонного каблука должна быть не менее несущей способности лотка, если это не так, то необходимо наращивать толщину каблука, или увеличивать класс бетона.

3. Сооружение фундамента для водоотводных желобов включает плотную установку на фундамент при соблюдении направления (от шпунта к пазу). Монтаж может быть на сырой бетон или опорную плиту.

4. Установка проводят снизу вверх по наклону, начиная с выпускного элемента, который подключается к системе ливневой канализации (песколовки, выпускного патрубка, заглушки с патрубком), от которого с помощью шнура обозначают линию направления.

5. Смежные с лотками искусственные покрытия должны располагаться на 3-5 мм выше, чем верхняя отметка решетки. Также предусматривается наличие технологических швов между искусственным покрытием и самим изделием.

6. Два элемента между собой соединяются в стык, для чего они оснащены пазом с одной стороны и шпунтом с другой. Дополнительную герметизацию стыков проводят с помощью гидроизоляционных материалов.

7. Выполняется остаточное бетонирования каблука.

8. При монтаже водоотводных желобов в бетонное покрытие продольные швы следует располагать параллельно линии лотков с каждой стороны на расстоянии от 10 до 40 см. Идущие поперечно к лоткам - в местах стыков каналов. Допускается разрезания линии водоотводов для подгонки под план расположения швов. Интервал между поперечными швами от 4 до 8 метров или в соответствии с проектом. Конструкция пространственных швов должна соответствовать существующим нормам и правилам.

9. Полимербетонные желоба и решетки можно разрезать по ширине или под определенным углом непосредственно на строительной площадке с помощью алмазного диска, захватывая обе боковины одновременно.

10. Заливка швов между элементами водоотвода и искусственным покрытием следует осуществлять с помощью высокопрочных материалов на основе цементных вяжущих или синтетической смолы.

11. Удаление заглушек с отверстий лотка для вертикальных патрубков проводится с середины наружу. Для этого высверливается контур отверстия (диаметр сверла 8 мм) и легкими ударами выбивается заглушка. Таким же методом открывается заглушка для горизонтального патрубка.

12. Решетки из оцинкованного материала не рекомендуется использовать в контакте с химическими моющими средствами, сильными кислотами и щелочными растворами.

13. Необходимо проводить периодическую очистку системы от мусора со снятыми решетками, выемкой корзины с мусором с пескоуловителя. Периодичность очистки определяется условиями эксплуатации, но не реже одного раза в год.

14. При укладке асфальтобетонного или цементно-бетонного покрытия необходимо предусмотреть полости для расширительного шва. Запрещается наезд асфальтоукладчика на каналы в процессе асфальтирования.

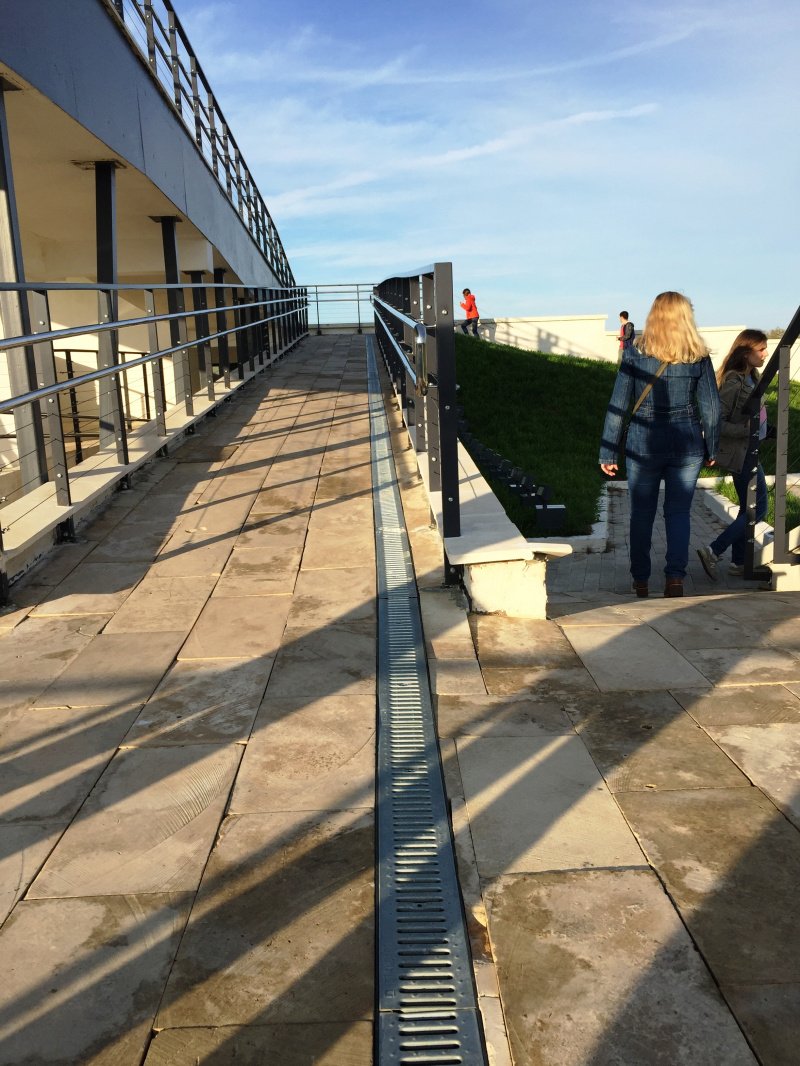

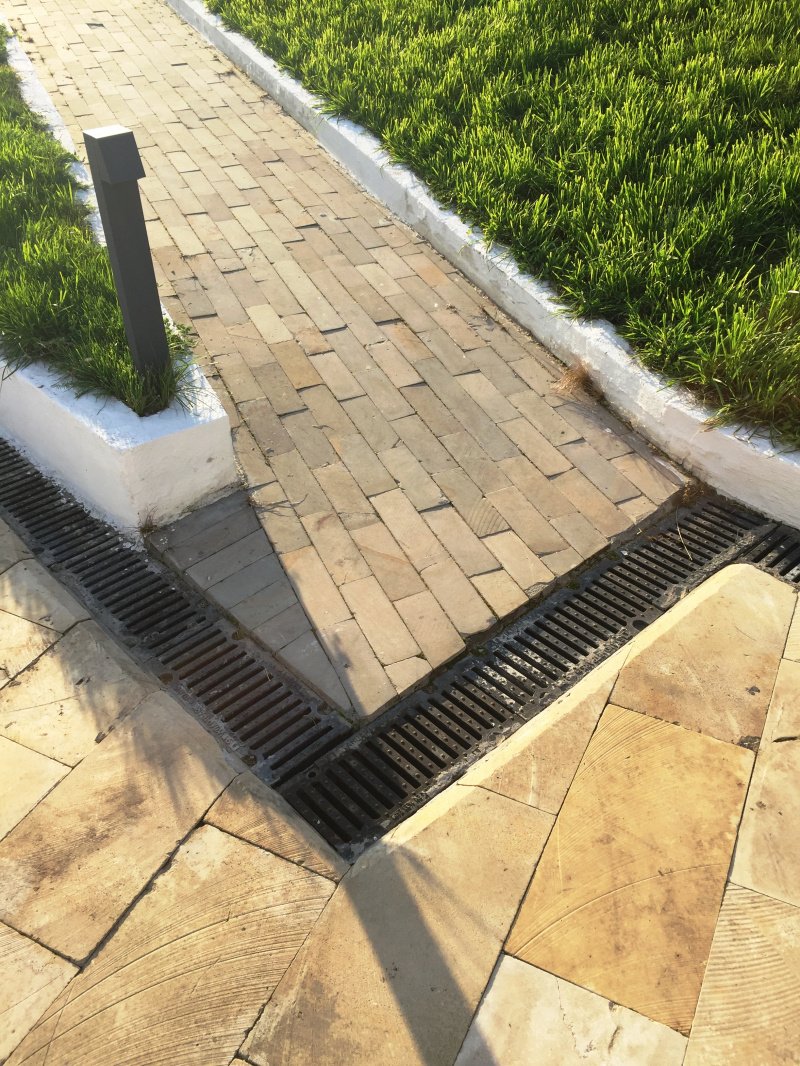

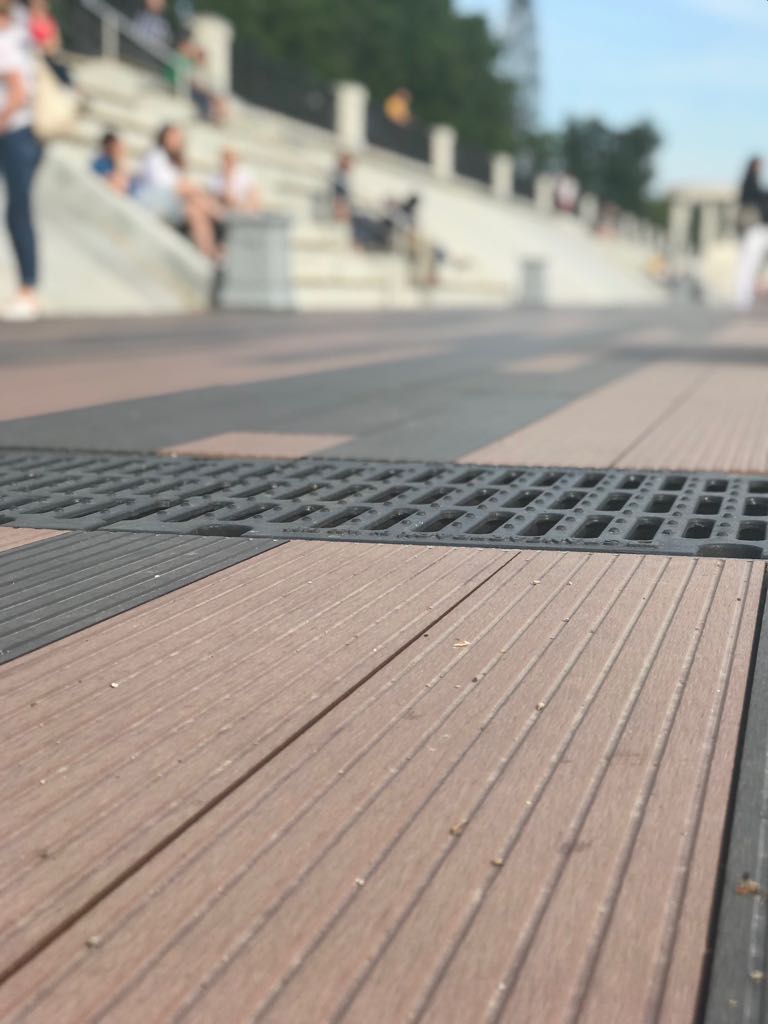

Фото комплектов в применении

  монтаж в пешеходной зоне  полисербетонный лоток с чугунной решеткой
