Лоток водоотводный пластиковый PolyMax Basic DN300 h560

Описание товара

Характеристики

Сопутствующие товары

Сертификаты

Каталоги

Монтаж

Лоток водоотводный пластиковый PolyMax Basic DN300 h560 - Standartparkчспмчв, рис. 1

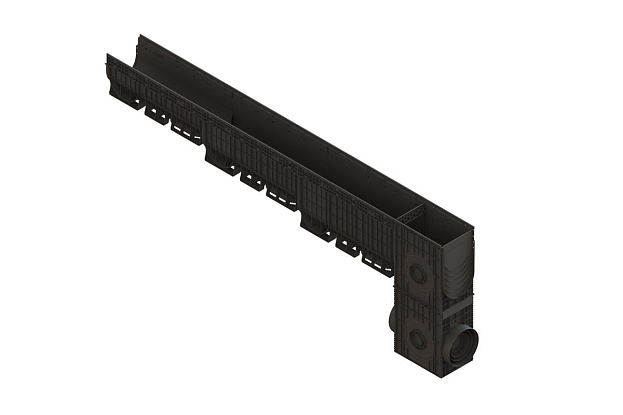

Лоток водоотводный пластиковый PolyMax Basic DN300 h560, рис. 2

Лоток водоотводный пластиковый PolyMax Basic DN300 h560

Чертеж PDF

Чертеж DWG

Добавить в избранное

Добавить в сравнение

Рейтинг: 5 / 5

Цена : 6 400.00 руб.

Цену на весь ассортимент уточняйте у менеджеров

ЗАКАЗАТЬ

Характеристики:

Артикул :

87801-М

Тип продукции :

водоотводной лоток

Материал :

пластик

Ширина, мм :

356

Высота, мм :

560

Длина, мм :

1024

Смотреть все характеристики

Области применения:

Пешеходные зоны коттеджной застройки. Отмостки зданий.

A15

Условия доставки по городу

Ближайший офис:
г. Москва

Нужна помощь?

Наши консультанты дадут ответы на все Ваши вопросы и помогут с выбором

+7 (499) 322-49-81

Напишите нам

Модернизированная линейка водоотводных лотков серии Basic DN300 с возможностью соединения в каскад без подрезки.

Для удобства соединения в единую линию у лотков арт.: 87401-М, 87601-М, 87801-М одинаковые типы замков.

Индивидуальные комплектующие для каждого лотка
Полноценные вертикальные и горизонтальные отводы
Вертикальный отвод с использованием патрубка
Боковое подключение лотков с использованием патрубка
Комплектация только новыми решетками Basic
Лотки только с высоким бортом

Области применения:

- Объекты ДТИ;

- Объекты гражданского строительства;

- Объекты промышленного строительства.

*Не рекомендуется применять в сильнонагруженных зонах.

Особенности конструкции лотков:

1. Дно лотков и боковые ребра максимально усилены разновысотными ребрами.

2. Для герметизации стыка между лотками имеется специальный паз для прокладки герметика.

3. Конструкция лотков позволяет легко стыковать лотки в непрерывную линию, как лотки одной высоты, так и каскад из лотков разной высоты.

Изделие оборудовано тремя типами замков, работающими одновременно.

Боковая пружинистая защелка.
Нижняя защелка.
Направляющая опорной стенки.

4. Фиксация лотков в продольном и вертикальном направлении. Боковая защелка обладает пружинным эффектом, что позволяет стыковать комплекты, не разбирая их.Так же она обеспечивает правильное позиционирование лотка относительно продольной и вертикальной осей. Особая конструкция защелки обеспечивает отсутствие сквозных зазоров при усадке изделия по длине не более 4%.

Нижняя защелка работает аналогично боковой защелке.

5. Направляющая стенки обеспечивает правильную стыковку стенок лотка защищает от поперечных смещений.

6. Методы креплений.

Крепление решеток Drive осуществляется при помощи соединения болт-гайка.
Крепление пластиковых решеток осуществляется при помощи защелок.
Некоторые решетки дополнительно могут крепиться самонарезными винтами (8шт. рекомендуемый диаметр 4,8мм).

7. Применение половины лотка.
Для удобства монтажа линий не кратных 1000мм предусмотрена возможность распила лотка на две части длинной 500мм. При использовании половины лотка остаются все возможности крепления, позиционирования, герметизации.
