Лотки для инженерных коммуникаций

Лотки для инженерных коммуникаций (кабельные лотки) производятся из фибробетона и полимербетона. Сверху закрываются крышками из чугуна или оцинкованной стали. Выдерживают нагрузки от 25 до 60 тонн в зависимости от материала применяемой крышки. Характеризируются высокой прочностью, большим сроком службы, удобной эксплуатацией. Применяются в процессе прокладывания слаботочных систем и других инженерных коммуникаций. Могут применяться на участках с высоким уровнем грунтовых вод.

Продукция
Подробнее о инсталляционных лотках
Каталоги для скачивания
Фильтр
Гидравлическое сечение:
Класcы нагрузки:
A15
Пешеходные зоны коттеджной застройки. Отмостки зданий.
C250
Коттеджное строительство. Парковки легкового транспорта. Спортивное строительство.
D400
АЗС, автомойки, промышленные зоны, складские комплексы, автопредприятия.
E600
Благоустройство городов, автомобильные дороги, трансопртные развязки, искусственные сооружения, складские комплексы,причалы и порты.
Общая сортировка
Вид:
  • Материал: фибробетон
  • Ширина, мм: 164
  • Высота, мм: 210-230
  • Длина, мм: 1000
  • Вес, кг: 41,48-44,36
Цена : от 4 486.00 руб.
  • Материал: фибробетон
  • Ширина, мм: 210
  • Высота, мм: 210-310
  • Длина, мм: 1000
  • Вес, кг: 55-68,15
Цена : от 5 178.00 руб.
  • Материал: фибробетон
  • Ширина, мм: 270
  • Высота, мм: 210-360
  • Длина, мм: 1000
  • Вес, кг: 71,05-91,93
Цена : от 5 318.00 руб.
  • Материал: фибробетон
  • Ширина, мм: 390
  • Высота, мм: 360-610
  • Длина, мм: 1000
  • Вес, кг: 140,8-191

Цена и наличие по запросу

  • Материал: фибробетон
  • Ширина, мм: 530
  • Высота, мм: 410-610
  • Длина, мм: 1000
  • Вес, кг: 228,38-284,15

Цена и наличие по запросу

  • Материал: фибробетон
  • Ширина, мм: 645
  • Высота, мм: 510-810
  • Длина, мм: 1000
  • Вес, кг: 334,87-459,9

Цена и наличие по запросу

  • Материал: полимербетон
  • Ширина, мм: 160
  • Высота, мм: 210-230
  • Длина, мм: 1000
  • Вес, кг: 24,23-25,86
Цена : от 10 240.00 руб.
  • Материал: полимербетон
  • Ширина, мм: 210
  • Высота, мм: 210-310
  • Длина, мм: 1000
  • Вес, кг: 27,60-33,55
Цена : от 10 076.00 руб.
  • Артикул: 6197
  • Материал: оцинкованная сталь
  • Ширина, мм: 370 мм
  • Высота, мм: 450 мм
  • Длина, мм: 998 мм
Цена : 3 423.00 руб.
  • Артикул: 6187
  • Материал: оцинкованная сталь
  • Ширина, мм: 370 мм
  • Высота, мм: 50 мм
  • Длина, мм: 998 мм
Цена : 3 057.00 руб.
  • Артикул: 6177
  • Материал: оцинкованная сталь
  • Ширина, мм: 260 мм
  • Высота, мм: 50 мм
  • Длина, мм: 998 мм
Цена : 2 511.00 руб.
  • Артикул: 6157
  • Материал: оцинкованная сталь
  • Длина, мм: 998 мм
  • Вес, кг: 2,02
  • Гидравлическое сечение: DN200
Цена : 2 037.00 руб.

Что собой представляют и для чего применяются

Лотки для инженерных коммуникаций (ЛИК) – изделия из бетона и полимербетона, предназначенные для обеспечения защиты разных типов инженерных систем (электрических сетей) от возможных механических повреждений и воздействия погодных условий. Представляют собой лоток, корзину для укладки кабелей и крышку. Возможна установка как в линию, так и под углом 90 градусов (в случае применения каналов из полимербетона).

ЛИК применяются на таких объектах как:

  • Спортивные сооружения (стадионы, спортивные арены, ФОК снаружи и внутри);
  • Объекты ж/д инфраструктуры (ж/д пути, депо);
  • Промышленные предприятия;
  • Уличная инфраструктура;
  • Жилищное строительство.

Основные функции:

  1. Защита от пагубного влияния атмосферных осадков и поверхностных вод.
  2. Предотвращение механических повреждений.
  3. Обеспечение термоизоляции и устойчивости при сейсмическом воздействии.
  4. Продление срока службы инженерных систем внутри желоба.

Сверху лотки закрываются инсталляционными крышками из оцинкованной стали или чугуна. От них зависит максимальные нагрузки, которые может выдержать конструкция. В ассортименте представлены крышки, отвечающие классам нагрузки от А-15 (до 1,5 тонн) до Е-600 (до 60 тонн). Благодаря чему могут устанавливаться, начиная от пешеходных или велосипедных дорожек до транспортных магистралей, складских комплексов, портов и т.д.

Преимущества каналов:

  • высокая прочность и ударостойкость;
  • быстрое время монтажных работ и ниже стоимость затрат на них;
  • простой монтаж;
  • стойкость к воздействию осадков и перепадов температур;
  • защита коммуникаций от влаги (в случае применения корзин для укладки кабелей);
  • долгий срок эксплуатации.

Основные характеристики:

  • Материал изготовления ЛИК Стандартпарк: бетон, полимербетон;
  • Каскады и уклоны: доступны в рамках действующей таблицы;
  • Материал изготовления крышек: высокопрочный чугун ВЧ-50, сталь;
  • Класс нагрузки: С250 (сталь), E600 (ВЧ-50);
  • Дополнительные принадлежности: стальные корзины для укладки кабелей;
  • Монтаж и установка кабельных систем выполняется на основе требований ПУЭ и СП 76.13330.2016 Электротехнические устройства.
  • Лотки предназначены для прокладки кабелей напряжением не более 1000 В.

Особенности

Для обеспечения защиты коммуникаций от влаги, а также увеличения срока эксплуатации разработаны корзины для укладки кабелей, которые могут быть применены на отводных каналах из всех материалов.

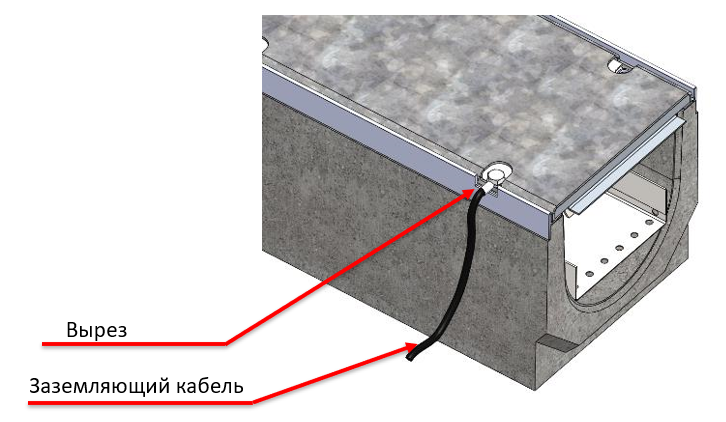

Вне зависимости от материала изготовления крышки ЛИК, в стальной металлической насадке лотка возможно сделать технический вырез для подключения и отвода заземляющего кабеля. Кабель фиксируется болтом, которым закреплена крышка. Вырез делается в соответствии с техническим заданием и может быть произведен как на производстве, так и при монтаже подрядчиком.

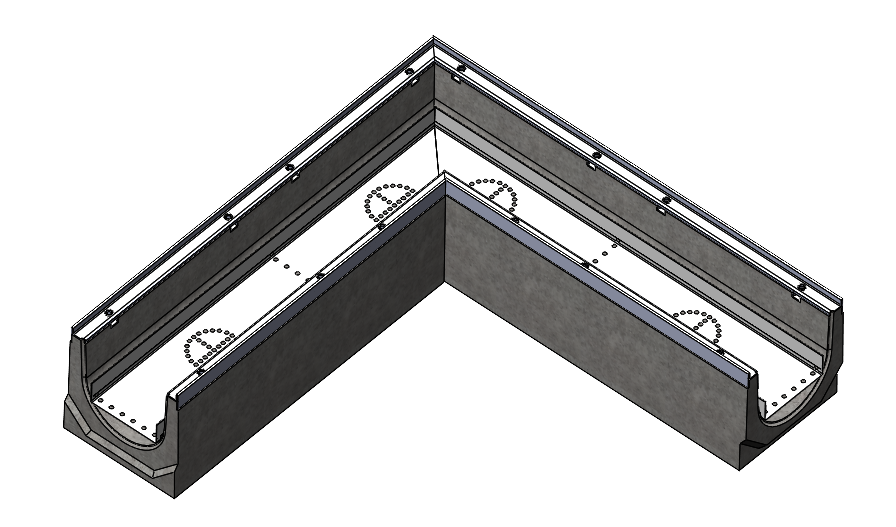

Для организации поворотов линии лотков ЛИК под углом 90 градусов рекомендуется использовать угловую подрезку как лотков, так и стальных корзин.

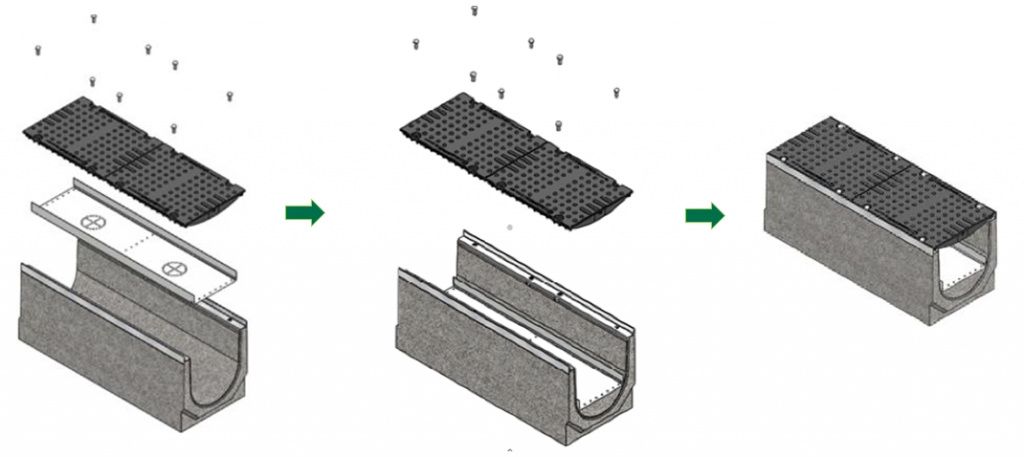

Порядок установки корзины:

  1. Установка корзины на круглое основание лотка и центровка в гидравлическом сечении канала;
  2. Установка крышки чугунной или стальной и фиксация болтами к усиливающей насадке.
