Лоток водоотводный S'park 2 DN100 H70 с чугунной решеткой С250 (комплект)

Описание товара

Характеристики

Сопутствующие товары

Похожие товары

Сертификаты

Каталоги

Монтаж

Видео

Отзывы

3D модель

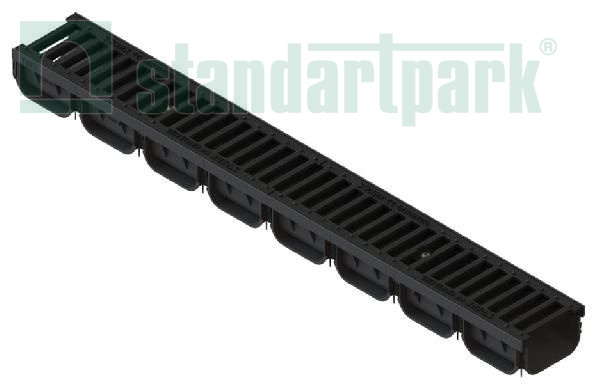

Лоток водоотводный S'park 2 DN100 H70 с чугунной решеткой С250 (комплект) - Standartparkчспмчв, рис. 1

Лоток водоотводный S'park 2 DN100 H70 с чугунной решеткой С250 (комплект), рис. 2

Лоток водоотводный S'park 2 DN100 H70 с чугунной решеткой С250 (комплект), рис. 3

Лоток водоотводный S'park 2 DN100 H70 с чугунной решеткой С250 (комплект), рис. 4

Лоток водоотводный S'park 2 DN100 H70 с чугунной решеткой С250 (комплект), рис. 5

Лоток водоотводный S'park 2 DN100 H70 с чугунной решеткой С250 (комплект)

Чертеж PDF

Чертеж DWG

Добавить в избранное

Добавить в сравнение

Рейтинг: 5 / 5

Цена : 2 860.00 руб.

Цену на весь ассортимент уточняйте у менеджеров

ЗАКАЗАТЬ Купить на OZON

Характеристики:

Артикул :

0881033

Тип продукции :

комплект

Материал :

пластик

Ширина, мм :

125

Высота, мм :

Длина, мм :

1000

Смотреть все характеристики

Области применения:

Коттеджное строительство. Парковки легкового транспорта. Спортивное строительство.

C250

Условия доставки по городу

Ближайший офис:
г. Москва

Нужна помощь?

Наши консультанты дадут ответы на все Ваши вопросы и помогут с выбором

+7 (499) 322-49-81

Напишите нам

Собственное
производство

Простой
монтаж

Легкий
вес

ОСОБЕННОСТИ:

Решетка из высокопрочного чугуна. Выдерживают нагрузку класса С250 (до 25 тонн).
Крепление решетки при помощи центрального крепежа.
Поставляется готовым к установке комплектом из 1 водоотводного лотка и 2 чугунных решеток.

ПРИМЕНЕНИЕ:
Коттеджное малое строительство;
Пешеходные зоны, дворы, парки и прочие городские пространства;
Жилые комплексы;
Детские площадки;
Водоотвод вокруг отмосток зданий ПГС.

Дополнительно к комплекту необходимо приобретать заглушку в начало и конец линии, пескоуловитель или дождеприемник для подключения к точке сброса.

Установка решетки

Крепление решетки к лотку осуществляется за счет:

наличия на поверхности посадочных мест лотка 20-ти Т-образных сдвоенных креплений (по 10 на каждой стороне изделия);

Отсутствие вертикального смещения решетки относительно лотка обеспечивается наличием выступов на боковых планках лотка и боковых поверхностях решетки (по 10 на каждой стороне изделия);

поперечных ребер жесткости на решетке, которые служат так же замками для надежного крепления и способствуют избегания горизонтального смещения решетки.

Лоток – вид снизу

На нижней стороне лотка – поэтапная схема монтажа

Лоток – вид снизу

Выбивание места под патрубок

Труба подключается к любой из 8ми секций лотка.
В каждой секции – шаблон для подключения.

Подключение патрубка

Обеспечивает подключение трубы DN 110;
Длина – 110 мм;
Ширина – 110 мм;
Высота – 40 мм.

Патрубок Spark ПАЛВ-10.14.07-ПП
для лотка водоотводного Пластикового
(арт. 6825)

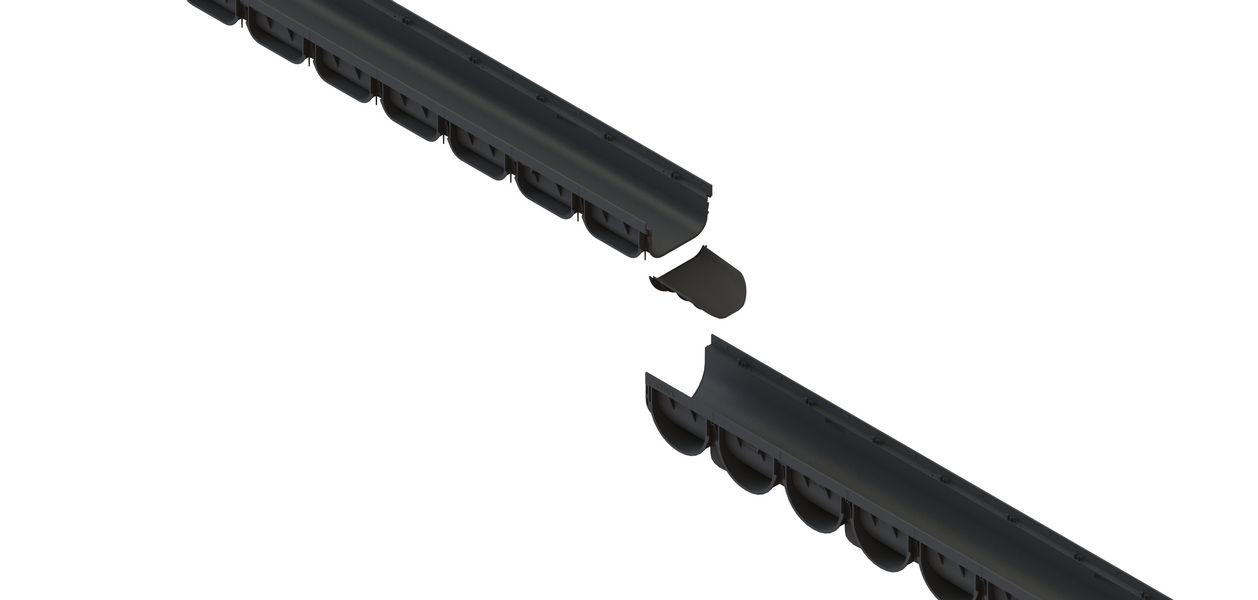

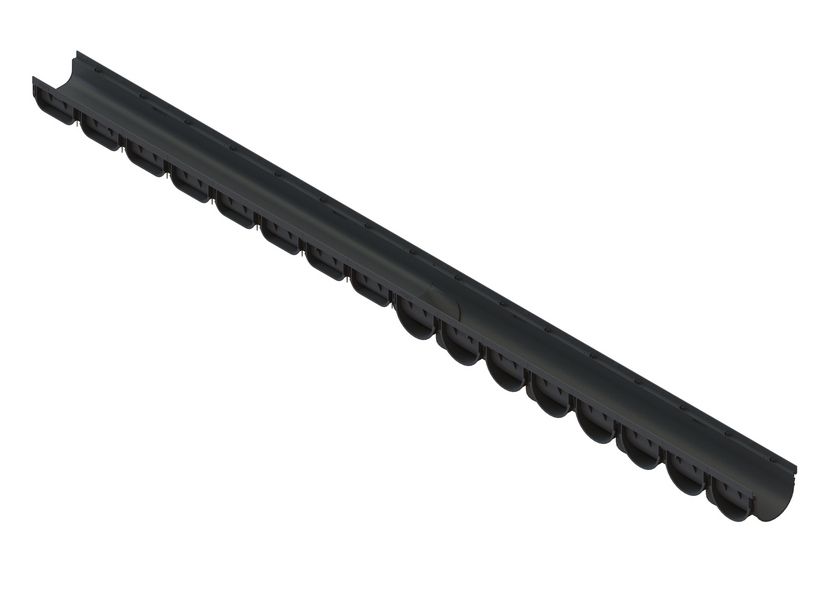

Распил лотка

Лоток может быть распилен между любыми 2-мя секциями

Что позволит создать линию необходимой длины с минимальной погрешностью

Каждая из восьми секций имеют трафарет-обозначение для распилки лотка.

Аналогичные отметки имеются и на решетке, которой комплектуется изделие.

На боковых поверхностях лотка имеются 8 секций
под угловое подключение аналогичных изделий

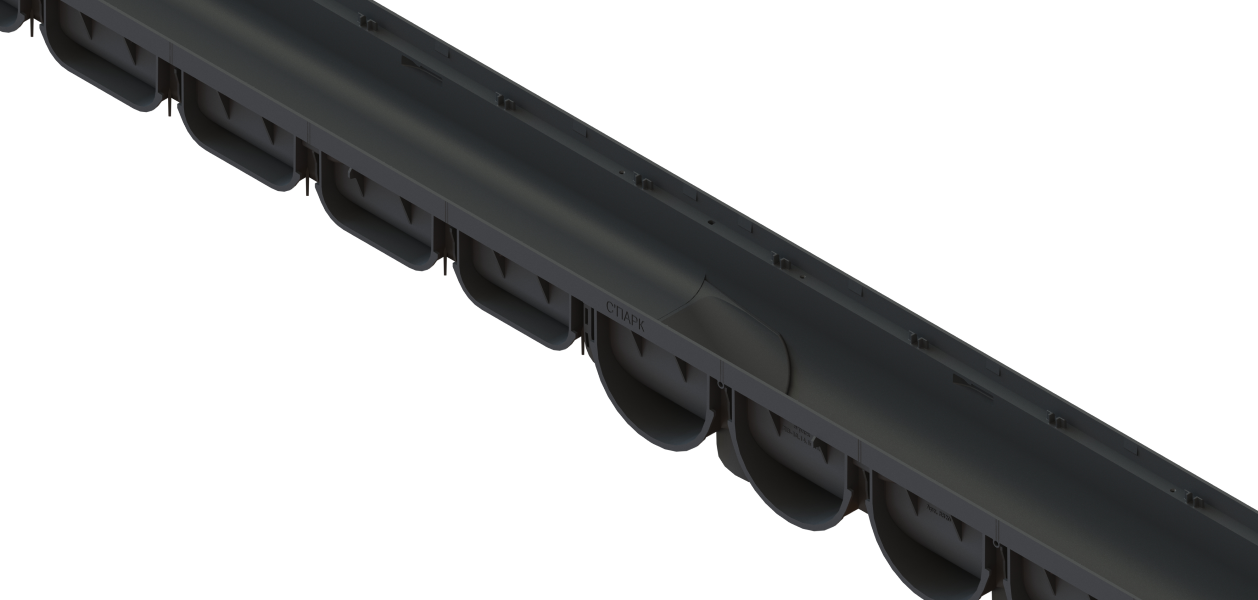

Стыковка лотков

Надежная фиксация лотков друг с другом, при выстраивании линии, осуществляется за счет наличия на торцевых поверхностях изделий пазов и замков.			Фиксация лотков, при формировании линии с боковым подключением, обеспечивается за счет наличия выступов на посадочных местах изделия.
			Каждая из 8-ми секций лотка имеет «замки» для фиксации лотков при стыковке после распила.

Установка заглушки

		Универсальная заглушка на обе стороны лотка. Подходит к лотку S’park 2 и ПУ S’park.
		На пескоуловитель (арт. 8880) заглушка монтируется в паз свободной от лотка стенки.
