Пескоуловитель сборный PolyMax Basic DN200 h600 с высоким бортом

Описание товара
Характеристики
Сопутствующие товары
Сертификаты
Каталоги
Монтаж

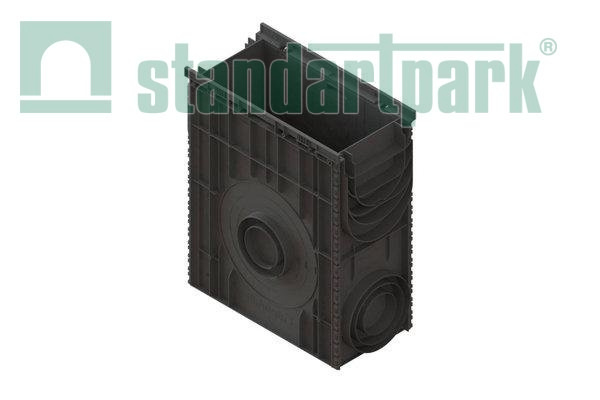

Пескоуловитель сборный PolyMax Basic ПУС-20.26.62-ПП пластиковый с высоким бортом
Цена : 6 015.00 руб.

Цену на весь ассортимент уточняйте у менеджеров

Характеристики:
Артикул :
8580107
Тип продукции :
пескоуловитель
Материал :
пластик
Ширина, мм :
256
Высота, мм :
615
Длина, мм :
500
Смотреть все характеристики
Области применения:
Пешеходные зоны коттеджной застройки. Отмостки зданий. Пешеходные зоны коттеджной застройки. Отмостки зданий.
Пешеходные зоны коттеджной застройки. Отмостки зданий.
A15
Коттеджное строительство. Частные гаражи. Спортивное строительство. Коттеджное строительство. Частные гаражи. Спортивное строительство.
Коттеджное строительство. Частные гаражи. Спортивное строительство.
B125
Коттеджное строительство. Парковки легкового транспорта. Спортивное строительство. Коттеджное строительство. Парковки легкового транспорта. Спортивное строительство.
Коттеджное строительство. Парковки легкового транспорта. Спортивное строительство.
C250
Ближайший офис:
г. Москва
Нужна помощь?
Наши консультанты дадут ответы на все Ваши вопросы и помогут с выбором

Данное исполнение предназначено специально для подключения комплектов:

  1. Лоток PolyMax Basic ЛВ-15.21.22-ПП c РВ яч. ПП кл.В (к-т) 0824082

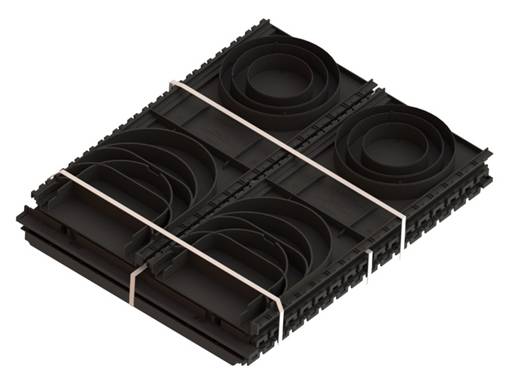

Сборка

ВНИМАНИЕ!!!

Все прорези для подключения труб и лотков, а так же монтажа решеток необходимо производить ДО СБОРКИ!!!

  1. Неподвижная часть замка одной стенки вставляется в подвижные части замка второй стенки до щелчка (необходимо проверить срабатывание всех замков)
  2. Дно монтируется в специальный паз

ВАЖНО!!! Перед каждым этапом сборки необходимо герметизировать соединение (в специальный пазы закладывается герметик). Рекомендуется использовать герметик ПРО ФС арт. 335145


Функциональные особенности ПУС DN200

Рисунок1.jpg 123.jpg

На лицевой торцевой стороне стенки DN200 имеются:

  • Отводы для подключения фасонными участками труб Ф110, 160, 200
  • Отводы для всех существующих (и спроектированных) лотков серии DN200, а так же отвод для подключения лотка DN150
  • Специальные утоньшения для пробивки стенок (для дальнейшего вырезания отверстий лобзиком при подключении труб)

Все отводы и шаблоны подписаны



На внутренней стороне стенки имеются:

  • В верхней части стенки имеются три шаблона для подрезки под решетки. Каждый шаблон помечен цифрой
    1. шаблон для подрезки под решеток арт. 25303, 25403, 2510, 2590
    2. шаблон для подрезки под решетки арт.2520
  • Шаблоны подключения труб концевыми участками Ф110, 160

Все отводы и шаблоны подписаны


Наращивание высоты ПУС 200

Рисунок6.jpg Рисунок7.jpg

Наращивание высоты в пескоуловителях осуществляется по тем же принципам, что и в колодцах



Характеристики:
Артикул :
8580107
Тип продукции:
пескоуловитель
Материал:
пластик
Ширина, мм:
256
Высота, мм:
615
Длина, мм:
500
Вес, кг:
4,31
Класcы нагрузки:
A15 - C250
Гидравлическое сечение:
DN200
Высота борта:
20
Количество на паллете, шт:
76
Серия по материалу:
PolyMax - пластик
Серия:
Basic
Тип водоотвода:
Линейный
