Бетонные лотки с решетками

Комплекты бетонных лотков с решетками для организации поверхностного водоотвода представлены в стандартных и усиленных сериях. Сразу готовы к установке. Прочные. Ширина гидравлического сечения от DN100 до DN500. Соответствуют классу нагрузки диапазона А15-F900 согласно стандарту EN1433. Предназначены для установки в места с обычными и большими нагрузками на поверхность.

Продукция поверхностного водоотвода
Сертификаты
Каталоги для скачивания

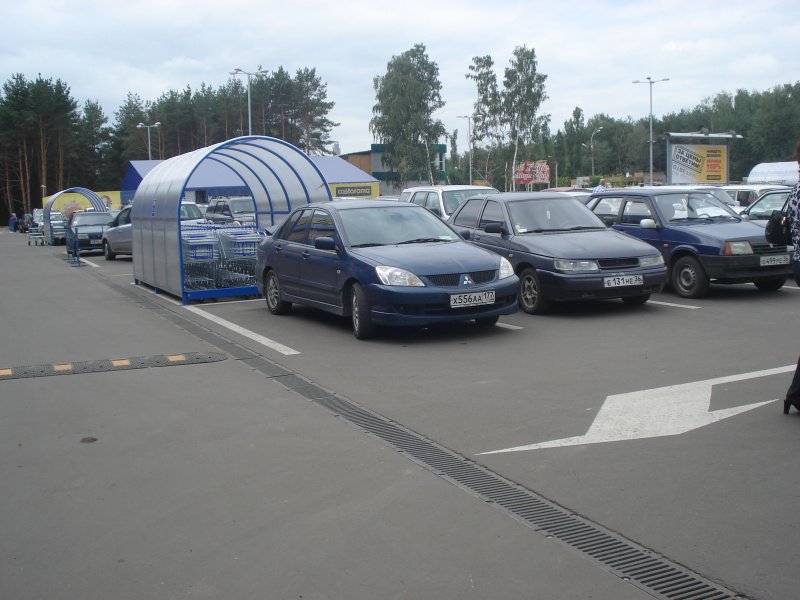

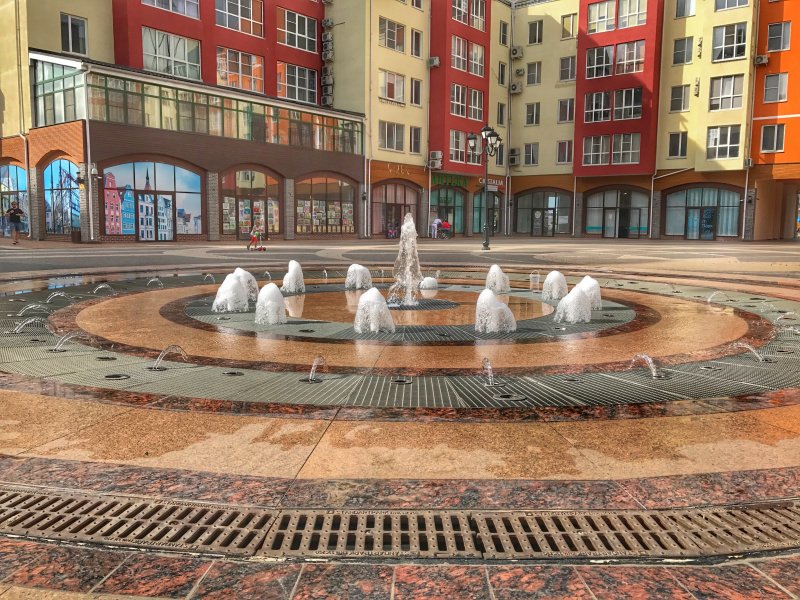

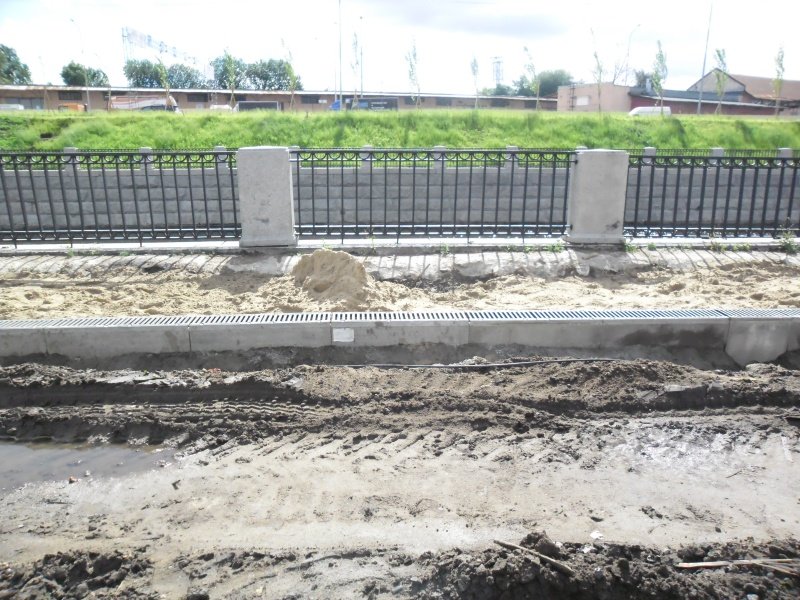

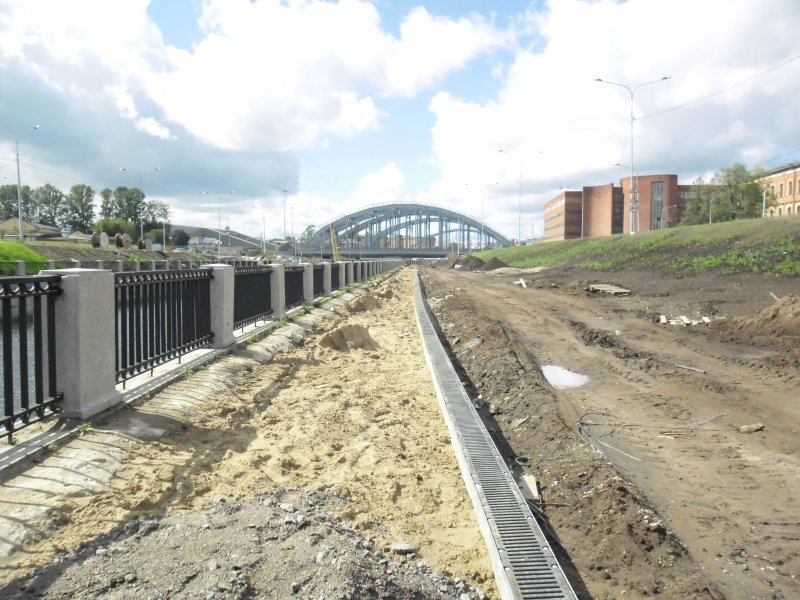

Фото с объектов
Общая сортировка
Вид:

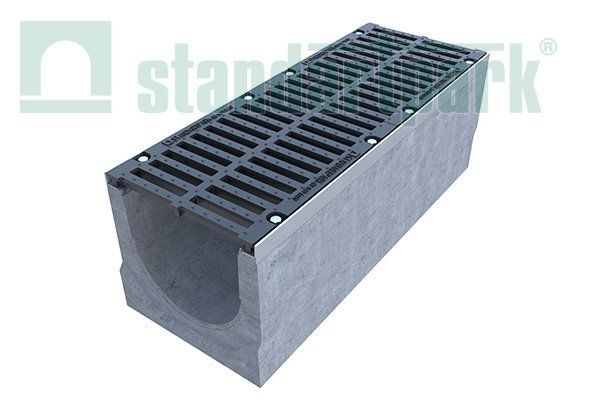

  • Артикул: 0779467
  • Материал: полимербетон
  • Ширина, мм: 385
  • Высота, мм: 410
  • Длина, мм: 1000

Цена и наличие по запросу

  • Артикул: 0779468
  • Материал: полимербетон
  • Ширина, мм: 385
  • Высота, мм: 410
  • Длина, мм: 1000

Цена и наличие по запросу

Цена и наличие по запросу

  • Артикул: 0779568
  • Материал: полимербетон
  • Ширина, мм: 385
  • Высота, мм: 510
  • Длина, мм: 1000

Цена и наличие по запросу

Цена и наличие по запросу

  • Артикул: 0779068
  • Материал: полимербетон
  • Ширина, мм: 385
  • Высота, мм: 610
  • Длина, мм: 1000

Цена и наличие по запросу

Разновидности, параметры подбора

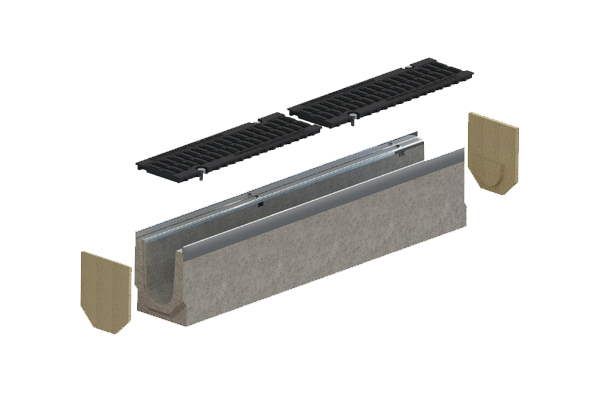

lotok-beton-komplekt.jpgБетонные лотки с решетками Стандартпарк – это массовое решение задачи линейного поверхностного водоотвода с территории. Такие каналы вместе с пескоуловителями отвечают за сбор дождевой и талой воды, отведения ее в ливневую канализацию или специальный резервуар.

Тип канала, вид решетки и специфика установки будет зависит от нескольких факторов. В первую очередь – от типологии объекта (дачный участок, городские улицы, магистрали, погрузочные платформы или взлетные полосы).

Все бетонные лотки подразделяются на серии: стандартную Basic и усиленные Drive, Max. В каждую категорию сгруппировали продукцию, которая наилучшим образом подойдет для зон с различными нагрузками от (1,5 тонн) до F900 (90 тонн).

Стандартная серия Basic (класс нагрузки A15 – C250) Подходит исключительно для пешеходных зон, для небольших нагрузок.

Усиленная серия Drive (класс нагрузки С250 - E600) Оптимальное сочетание технологичного дизайна, цены и выполняемых функций для АЗС, паркингов, обочин дорог.

Усиленная серия Max (класс нагрузки D400 – F900) Продукция для повышенных нагрузок автомагистралей, аэродромов, промышленных объектов с высокой проходимостью.

Вторым фактором будут погодные условия и количество осадков, которые влияют на выбор гидравлического сечения. В ассортименте Стандартпарк есть бетонные лотки гидравлических сечений DN от 100 до 500.

Дренажные желоба должны монтироваться так, чтобы жидкость по ним двигалась самотеком, поэтому в случае отсутствия естественного уклона местности, они могут иметь внутренний уклон или же устанавливаться каскадом.

С какими решетками комплектуются

Водоотводные каналы изготавливаются длиной в 1 м. Сверху накрываются дренажными решетками из меди, чугуна, нержавеющей или оцинкованной стали. Тип крепления решетки –центральный крепеж для серии Basic и болтовое для Серий Drive и Max. Возможные варианты исполнения рисунка решеток: ячеистые, щелевые, с имитацией проектора шин или в виде щелевых насадок.


Ячеистые решетки применяются в основном в частном и городском строительстве на пешеходных зонах. Благодаря небольшим ячейкам данный вид решеток наиболее безопасен для передвижения пешеходов, наезда колясок, роликов.

Щелевые решётки в основном применяются на проезжих частях, благодаря своему рисунку они обеспечивают наибольшую пропускную способность.


Соединения с другими элементами системы

Отводные желоба в своей конструкции предусматривают места соединения с аналогичными каналами, пескоуловителями, дождеприемными колодцами или канализационными трубами. Стыки смежных элементов обязательно герметизируются. Места расположения и параметры отверстий можно посмотреть на чертежах, которые находятся на подробной страничке конкретного типа бетонных лотков.

В дополнительных комплектующих есть специальные переходники и торцевые заглушки. Их использование позволит упростить процесс монтажа, сделать систему целостной и герметичной, соответствовать разработанному проектному решению.

Рекомендации по герметизации

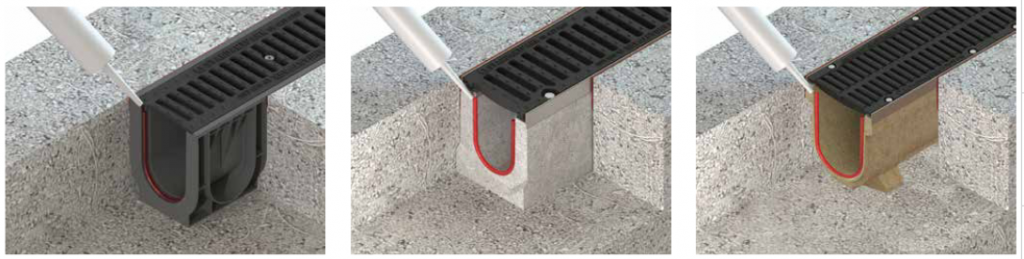

использование герметикаДля герметизации соединений применяется однокомпонентный полиуретановый герметик Standartpark. Данный герметик является универсальным и подходит к водоотводным лоткам всех материалов.

В тех местах, где каналы действуют горизонтальные силы, например, на бетонных участках или бетонных участках с дополнительным армированием, необходимо предусмотреть эффективный деформационный расширительный шов с обеих сторон линии каналов. Силы, действующие на компенсационный шов, не должны действовать на боковые стенки канала.

Для того, чтобы оставить паз под заливку герметика между облицовкой и бетонированной участком необходимо закладывать пластины из фанеры или пластика толщиной 5-10 мм. Эти пластины закладывают пока цементная смесь сохраняет подвижность и убирают после начала схватывания. Работы рекомендуется проводить при температуре не ниже 0 °С.
Подготовительные работы

Заливка герметика в соединительные швы происходит непосредственно в момент установки лотков.

Купить бетонные лотки от Стандартпарк и правильно подобрать решетки к ним Вы можете на сайте или в офисах продаж, в том числе, заказать проектное решение для обустройства системы поверхностного водоотвода. Если же есть необходимость проконсультироваться или узнать дополнительную информацию – обращайтесь!
